    Дата: 2017-04-28

    В настоящее время потребители все чаще отдают предпочтение многофункциональным, но приемлемым по стоимости решениям, пускай, даже жертвуя надежностью и качеством. Такое положение дел побудило компании-производители уменьшить объемы производства дорогостоящих процессоров автомобильного звука, лишая привыкших к наилучшему, варианта построения в машине уникальной аудиосистемы. Алексей Тепаев совместно с Андреем Лыковым приняли решения справиться с данной несправедливостью, разработав собственный аудиопроцессор цифрового типа.

    Российское душевное производство

    С самого начала конструкция разрабатывалась исключительно под свои нужды. Как бы то ни было, вариант оказался удачным и довольно востребованным. Возникла необходимость в создании полноценного производства. Каждый из процессоров создается под заказ. Имеются базовые вариации, которые отличаются базой элементов — от простенького исполнения и до настоящих, аудиофильских. Кроме того, в процессе заказа допускаются расхождения по качественным и количественным характеристикам в аспекте выходов и входов.

    Рассмотрим самый простейший вариант. Модель — CarDSP 4*10 Lite. Процессор предоставляет неоспоримую возможность при необходимости корректировать поканальную маршрутизацию сигнала. Частотная коррекция становится доступной посредством настройки фильтрации и эквалайзеров. Говоря короче, аппарат умеет все. На эквалайзерах показатель добротности может быть выбран в диапазоне от 0,5 и до 50. В данном случае с шагом 0,1. На каждом из каналов допускается временная коррекция при шаге 0,01.

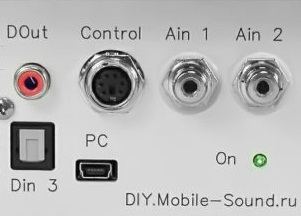

    «Легкая» версия входов аналогового типа не имеет. Маркируются гнезда, как Ain. Они предоставлены «на вырост». Три цифровых входа. Среди них пара оптических входов Toslink и коаксиальный SPDIF. Имеется порт mini-USB, который предназначается для программирования. ПДУ инсталлируется посредством разъема mini DIN. Базовая комплектация не содержит пульта.

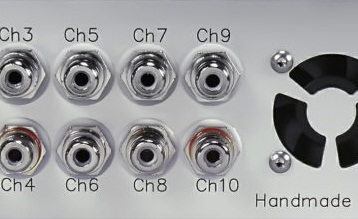

    Десятка выходов разделены иначе. Пара цифровых и восьмерка аналоговых. Выхода цифрового типа могут использоваться для того, чтобы расширить систему. В частности, может подаваться сигнал на другой процессор.

    Технические отступления

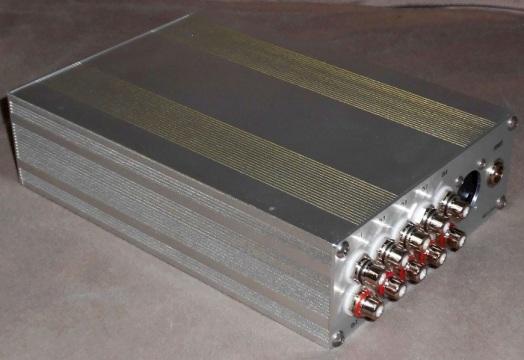

    Сам процессор изготовлен с использованием 4-слойной печатной платы, габариты которой 80*140 мм. Интерфейс цифрового типа реализовывался с использованием такого чипа, как SRC4382. В аналого-цифровом преобразователе находит применение пара 4-канальных РСМ4104. Динамический диапазон — 118 дБ. Аналоговая часть наделена фазолинейными фильтрами 3-го порядка по симметричной топологии. Стереоканалы разделены по 110 дБ. Использование данных ФНЧ за ЦАП выдает великолепные импульсные характеристики и довольно сглаженную ГВЗ и ФЧХ. В буферных каскадах и фильтрах находят применение скоростные операционные усилители малошумящего вида OPA2134. Здесь же присутствуют металлопленочные резисторы и стабильные конденсаторы.

    Для того, чтобы обрабатывать сигнал, применяется такой двадцати восьми разрядный цифровой аудиопроцессор Sigma DSP ADAU1445 от Analog Devices.  Обработка сигнала осуществляется на уровне высокотехнологичной аппаратуры хороших студий. Цифрового типа 24 канала вывода-ввода. Встроенного вида асинхронные преобразователи, посредством которых обрабатываются цифровые форматы.

    Когда разговор идет относительно тактовой частоты 172 Мгц, сигналы могут обрабатываться при частоте дискретизации до значения 192 кГц. Для того, чтобы свести к минимум влияние ошибок округления на звучание, сигнал обрабатывается процессором с удвоенной точностью — частота дискретизации 96 кГц. Для того, чтобы повысить стабильность тактовых частот вместо встроенного генератора, находит применение генератор ТСХО при низком джиттере.

    Схема процессора звука

     В процессе программирования может быть использование такое ПО, как SigmaStudio от компании Analog Devices. Программный продукт представлен удобной графической средой, где можно уверенно обрабатывать стандартные модули. Для каждого из них в отдельности можно задавать характеристики. Несмотря на видимую простоту и увлекательность процесса, для уверенного функционирование потребуется некоторый опыт. Как бы то ни было, возможностей программы больше потребностей и ограничиваются исключительно одними фантазиями пользователя.

    На основании того, что далеко не каждый пользователь умеет программировать в SigmaStudio, изначально процессор заточен под взаимодействие с таким плагином, как miniDSP. Стоит заметить — обосновано! Здесь комплект самых востребованных в машине опций. Графический интерфейс окажется комфортным для того, кого можно отнести к категории не особо придирчивых пользователей. Их у нас большинство. Помимо того, процессор дистанционно способен регулировать громкость. Для этого применяется резистор переменного типа. Регулировать характеристики громкости и переключаться между входами и пресетами можно со   всякого пульта. Сам процессор «заточен» на обучение взаимодействия с любым ПДУ. Данные опции стоит заблаговременно уточнить, заказывая аппарат.

    Процесс Программирования

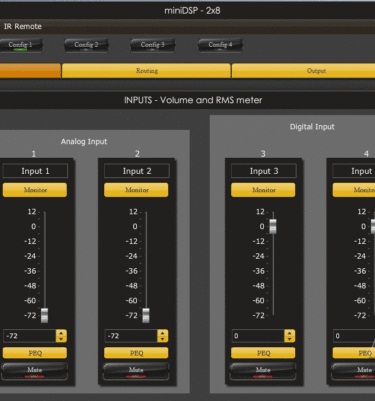

    Начальное окошко используется для настройки параметров чувствительности на выбранных входах. Аналоговых входов нет. Кроме Mute они прикованы к -72 дБ.

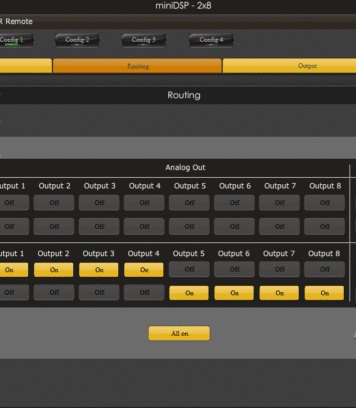

    Маршрутизация. Подаваемый с любого входа сигнал может быть перенаправлен на всякий выход учитывая раскладку сигнальных проводов в случае настоящей установки. Это довольно комфортно, так как не позволяет формироваться «змеиным свадьбам».

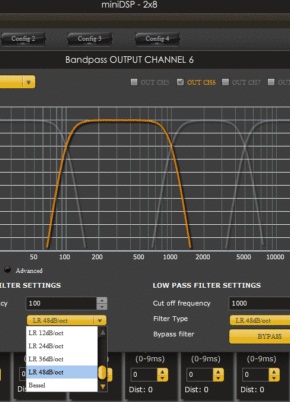

    Кроссовер. На каждом из каналов выхода может быть активирована фильтрация с безграничным подбором частот среза. Можно рассмотреть инверсию сигнала, его усиление — на усмотрение пользователя. При активации режима Advanced появляется возможность загрузки собственных коэффициентов математической модели для фильтрации с добротностью от 0,5 и до 1,5. Крутизна может доходить до значения 60 дБ на октаву.

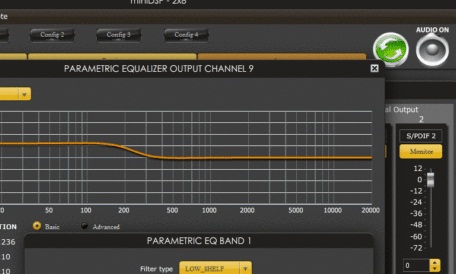

    На каждом канале выхода может быть задействован эквалайзер. В данном случае установлена «полочная» коррекция.

    Личный опыт

    Практика показывает, что опыт довольно скудный. Игра с небезынтересными регулировками кроссовера и эквалайзера увлекательна. Если же ее не рассматривать с конкретной аудиосистемой и акустикой — дело оказывается бессмысленным. Очень жалко, что не получилось насладиться звучанием процессора совместно с заказным усилителем лампового типа. Усилитель привезли позднее, по окончанию тестирования. Разработчики имеют в своем арсенале вариант с каскадом лампового типа. Хотелось бы верить, что до него вопрос также дойдет.

    На основании того, что процесс прослушивания проводился на домашнем варианте комплекта высокого качества, весь спектр регулировок сбрасывался на нули и процессор функционировал в качестве внешнего ЦАП. Наблюдается ровный баланс тонов. При использовании процессора системный звук ненавязчивый и комфортный, детальный и «теплый». Говоря иначе, ничего лишнего в сигнале не наблюдается. Фокусируются стереофонические образы великолепно.

    Деготь и мед

    Достойный процессор. Искажения и шумы на предельных значениях измерений. Незаметно субъективное воздействие на качественные характеристики звучания. Возможность регулировок в такой версии ограничиваются исключительно богатством фантазии пользователя и параметрами программного обеспечения. Для того, чтобы получить полную свободу, стоит обзавестись версией под SigmaStudio.

    Тот факт, что отсутствуют аналоговые входы, в качестве недостатка рассматриваться не может. В настоящее время имеется большое количество различных плееров, получивших от производителей цифровые входы. Отсутствие дополнительных преобразований также положительно сказывается на качественных характеристиках звука.

    В том случае, когда требуется задействовать традиционные источники сигнала, за дополнительную плату можно обзавестись и аналоговыми входами, а также вспомогательным ЦАПом для выхода №9 и №10. Имеются и более внушительные версии процессора, обладающего аналоговыми входами или аудиофильскими ЦАПами… Конфигурация может корректироваться при необходимости. Конечно же, индивидуальное решение подразумевает индивидуальные затраты.

    Стоимость базовой модели порядка 45 тысяч рублей


    Информация взята: http://www.auto-magnitola.ru
