    Дата: 2016-12-20

    Что в настоящее время может поразить психику приобретателя автомобильного аудиопроцессора? Уж точно не численность выходов и входов. Они представлены в самой разной комплектации. Может сборка и восстановление разделенного сигнала стандартной системы? Без вариантов! Может без пультовым управлением. Действительно! Такое имеется исключительно у аппаратов Hertz.

    Значение места

    На этом основании повествование о модели HERTZ H8 DSP будет начат не с описания выходов, входов или сигнальной обработки. Здесь будет рассматриваться возможность управления. Рассмотрим основополагающие функции. Среди них выбор пресетов и источника, значение сабвуфера, фейдер, громкость и баланс. Все эти характеристики могут настраиваться посредством такого опционного пульта, как DRC HE.

    Может случиться и так, что по определенным причинам пульт не может вписаться в концепцию музыкальной системы. В данном случае может пригодиться опция непосредственного управления. За функционирование логики переключения отвечает такая функция, как UCS. Может выбираться сигнальный источник и один из пары пресетов. Это предоставляет возможность процесс сделать автоматическим. После того, как в салон садится пассажир и пристегивает ремень, датчик подает определенный сигнал и звуковое поле перенаправляется на него.

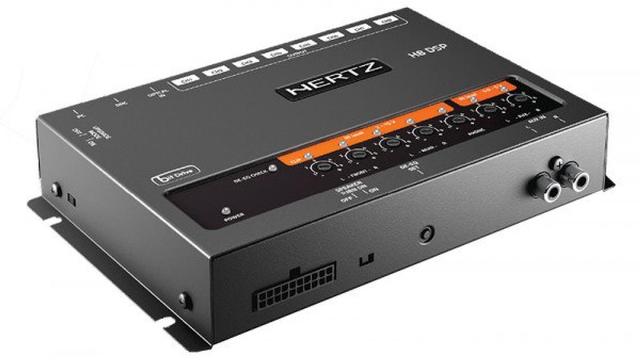

    Далее стоит возвратиться к обычной последовательности рассказа. Интегратор аудиопроцессор HERTZ H8 DSP обладает 8 независимыми каналами регулировки с выходами линейного типа. Здесь же имеется комплекс входов для инсталляции с различными источниками. Сюда входят цифровые и штатные источники. Стоит отметить, что опция Dolby Digital не реализована. Плееры DVD требуется инсталлировать с устройством посредством линейного входа.

    Если разговор идет относительно подключения к штатной магнитоле, допускается суммирование тех сигналов, которые были разделены по частотным полосам. Процессором поддерживаются такие источники, как Hi-Res. На этом же разрешении функционируют АЦП и ЦАП. Уровень сигналов входа аналогового типа корректируется регулятором чувствительности. Для выставления оптимальных значений можно использовать индикаторы сигнального клиппирования, которые располагаются в непосредственной близости с аналогичными настройщиками.

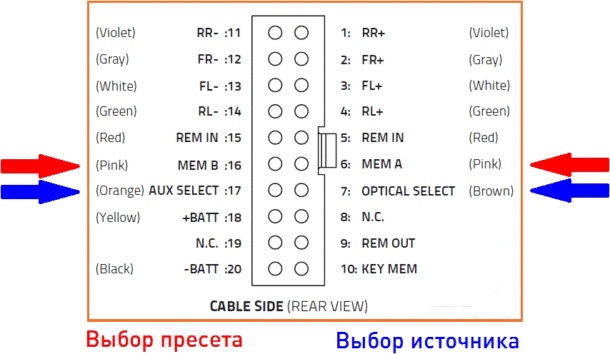

    Перед нами расположение разъема многоконтактного типа. Через нее происходит подача высокоуровневого сигнала, управления и питания. UCS предоставляет возможность сделать выбор «отрицательного» или «положительного» алгоритма срабатывания. Здесь могут использоваться стандартные выключатели и датчики независимо от их типажа. Имеется пара входов активации, воссоединенных в логическое «или».

    Говоря иначе, может использоваться индивидуально или оба, независимо от сочетаний. Это достаточно удобно при использовании нескольких источников сигнала. Такой выход, как REM OUT предназначен для активации усилителей. Здесь сигнал управления формируется с задержкой на пару-тройку секунд, что позволяет процессору успокоиться. Если активируется входной Remote, происходит обратная ситуация. Изначально перестают работать усилители, а далее и сам процессор.

    Перед активацией опции автоматического включения по высокоуровневому сигналу от стандартной автомагнитолы, требуется осуществить проверку, не работает ли она после закрытия автомобиля. В частности, самостоятельная диагностика. В такой ситуации правильнее применять с целью запуска Remote-вход. На него сигнал подается с прикуривателя или ACC. Не будет лишней опция Key Mem. В том случае, если данная опция не активирована, система периодично будет пробуждаться при очередном сигнале на включение. Если опцию активировать, изначально отключенная система не будет включаться.

    Задачи по вычислению исполняет такой 32-разрядный чип, как DSP Cirrus Logic, тактовая частота которого составляет 147 МГц. Фильтры ЦАП и буферы выхода исполняются на OУ JRC4562 скоростного типа.

    Функционал настройки обладает полным требуемым комплектом. По каждому каналу кроссовер с фильтрами Баттерворта или же Линквица-Райли. Здесь же графический эквалайзер на 1/3 октавы и 31 полосу. Имеется схема задержек времени, настройка по каждому каналу и фазоинвертор. Регулировка исполняется посредством инсталлируемого через USB персонального компьютера с операционной системой Windows и такого приложения, как H8 DSP. Русифицированный интерфейс меню. Перевод отличается информативностью и грамотностью.

    После закачки программного обеспечения и подключения компьютера, можно побаловаться с регулировками.

    Регулировка

    После того, как включится система и будет подключен USB-кабель, требуется установка соединения и процессора. В данном случае необходимо воспользоваться клавишей на экране . Остальные действия будут выполнены автоматически. Происходит открытие окна с предварительными установками. Тылы и центр с кроссоверами пассивного типа, 2-полосый фронт и саб. Если требуется регулировка, стоит воспользоваться системным конфигуратором. Основной его недостаток заключается в отсутствии русификации. Между тем, школьного уровня знаний английского языка вполне хватит.

    Изначально делается выбор оптического или линейного входа. Далее устанавливаются параметры входа высокого уровня. На следующем этапе калибруется чувствительность посредством использования тестового компакт-диска, входящего в комплект.

    При инсталляции высокоуровневых входов требуется проявлять особую внимательность к подключению фаз по каналам. Очень хорошо, если стандартные провода маркируется соответствующим образом. Но бывает, что все далеко не так хорошо. Если же Front Right и Left будут перепутаны, саб перестанет работать вообще и сильно уменьшатся басы. При более сложном варианте суммирования каждая из пар должна фазироваться «горизонтально».

    В данном случае в результате сдвига фазы, которые вносятся стандартной системой, на суммированной АЧХ будет формироваться провал. Может также появиться подъем частоты раздела. В том случае, когда нет возможности осуществить контроль АЧХ за процессором, необходимо сделать выбор наилучшего результата на слух. При этом требуется инвертировать фазу на двух твитерах относительно Сабов. Специалисты компании-производителя советуют выявлять полярность посредством осциллографа 2-канального типа. Если таковой отсутствует, можно воспользоваться парой колонок.

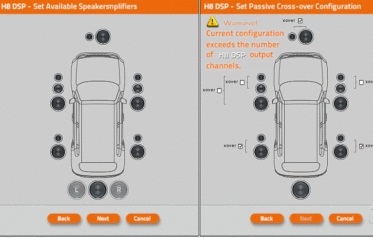

    Далее конфигурируются выходы. Трехполосный будет только фронт. Все остальное исключительно 2-полосое. Здесь выходов мало. Делаем шаг назад и расстаемся с центром. И так маловато. Остается воспользоваться схемой на «2,5 полосы».

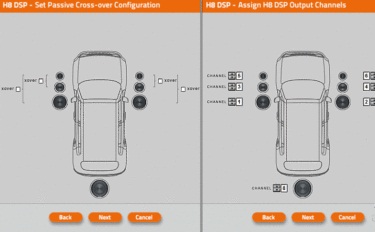

    Вариант не приемлем. Опять назад и прощаемся с тылами. Результат отличный. Один из каналов запасной, подходящий для центра или саба. Программой по умолчанию предложена свое распределение по каналам выходов. Они могут быть переназначены по своему усмотрению, на основании комплектации усилительной аппаратуры. Провода должны располагаться «жгутами», а никак не клубками.

    Теперь стоит сделать деэквализацию. Для этого потребуется тестовый компакт-диск, входящий в комплект. Все отлично расписано на бумажном и электронном носителе. В том случае, когда диск впихнуть некуда, то тестовые композиции могут быть скачаны на таком ресурсе, как Audison bit Drive в разделе поддержка.

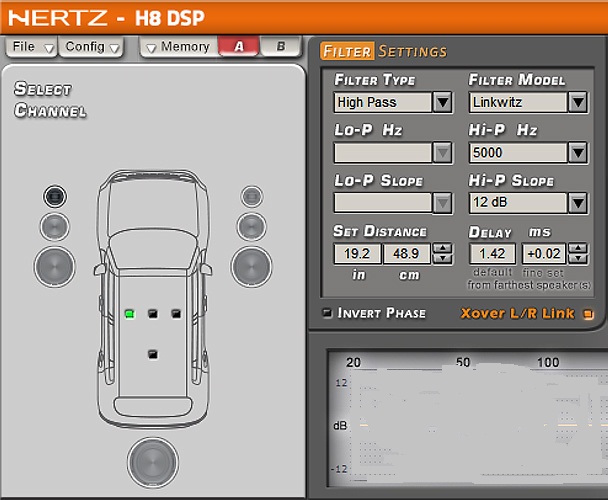

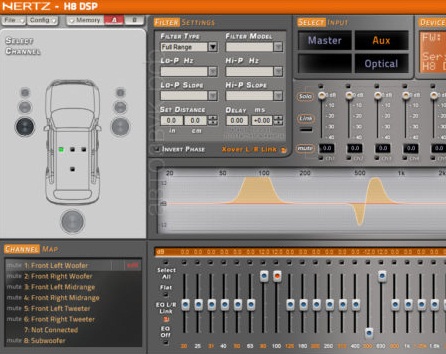

    Такой вид имеет главное окошко регулировок. Условно на схеме прорисована пользовательская позиция. Данные требуются при внесении информации о расстояниях. В каждом из каналов выбирается вариант фильтрации и его характеристики, крутизну и частоту среза. Полосы могут быть разнесены, перекрыты. Можно скатам придать несимметричную форму при использовании различных параметров. Могут применяться допустимые соотношения. Так мы показываем информацию измерений. Настройка может осуществляться в синхронном и индивидуальном порядке. За это отвечает клавиша Xover L/R Link.

    Имеются такие далеко небесполезные клавиши, как Solo или Mute. Комфортное решение получила настройка временной коррекции.

    Удаленность колонок необходимо вводить исключительно в сантиметрах. Результат корректируется на слух посредством окна Fine Set через 20 микросекунд.

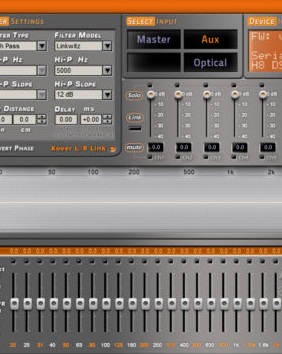

    Эквалайзер графического типа на 1/3 октавы и 31 полосу. Чудная АЧХ по широкополосному каналу выставлена для того, чтобы продемонстрировать возможности.

    Тестирование

    Заявленная чувствительность высокоуровневых входов 2 ? 15 В RMS. Значение действительно при сопротивлении на входе в 2,2 кОм. На линейном входе 0,6 ? 5 В RMS — сопротивление 15 кОм. Максимальное неискаженное значение уровня на выходе 4 B RMS. Искажения в данном случае составляют порядка 0,1 процента. Указанные производителем искажения в 0,005 процента соответствуют напряжению, не превышающему 2,6 В RMS. На этом основании для того, чтобы получить максимально качественный сигнал, устройство «заводить» на всю мощь не стоит. На коротеньких расстояниях между блоками подводных камней встретить не получится.

    Начать настройку рекомендуется с задержки. Ослушиваться не будем. Автоматические измерители определили значение, как 4313   мкс или же 4,313 мс. Если учесть двойное преобразование из аналогового формата в цифровой и назад, плюс обработка сигнала, становится ясно, что процессор работает достаточно хорошо. Между тем, не стоит забывать, что за четыре «с небольшим» миллисекунды, сигнал проходит процессор при нулевой задержке. А это 1,5 метра. На этом основании не стоит какие-либо каналы пропускать в обход процессора — итоги могут поразить. Это может показаться странным, но с подобными попытками еще приходиться встречаться.

    Производитель заверяет, что по уровню -3 дБ полоса пропускания выделяется значением 10 Гц – 22 кГц. При низких частотах завала уловить не получилось. Скорее всего, разработчики предпочли перестраховаться. На высоких же частотах все как положено. Ровно 3 дБ на 22 кГц. Спад АЧХ берет свое начало с 10 кГц и значении частоты в 20 кГц. Его значение 2,3 дБ.

    Дёготь и мед

    Если устройство использовать в виде интегратора-процессора, то оно идеально подходит для модернизации штатных аппаратов. Возможностей программного обеспечения и чипсета хватает исключительно для того, чтобы решить реальные задачи. С нереальными проблемами должен совладать Audison bit ONE HD. Он для тестирования должен быть предоставлен уже скоро. Его конфигурация — 12/13.

    Отличающийся удобством интерфейс. Наблюдается грамотность настраивающей программы. Гибкость конфигурации выходов и входов. Невозможно не обратить внимания на управление без использования пульта, посредством подачи напряжения на входы управления. Можно ограничиться клавишей или же тумблером. С недостатками столкнуться не довелось.

    Стоимость порядка 29 000 рублей.
