    Дата: 2015-12-22

    Нередко автомобилисты, которые желают сформировать в собственном авто достойную аудиосистему, объем корпуса для будущего сабвуфера рассчитывают сами. Как бы то ни было, но этот, казалось бы простой процесс имеет громадное число самых различных нюансов. Здесь же мы на реальном примере произведем расчет.

    Рассмотрим такую головку, как JBL GTO1214. Для формирования приблизительно-предварительного расчета, будет взят именно этот динамик, обладающий большим числом позитивных отзывов. Трудно найти такого человека, который бы уверенно   себя охарактеризовал в качестве знатока автозвука и акустической науки. Между тем, изготовленные подобным образом автомобильные сабвуферы, предоставляют вполне приемлемую результативность. Не стоит забывать, что в природе попросту не существует программного обеспечения, которое оказало бы помощь в расчете «идеального ящика». Объясняется это присутствие громадного числа самых различных факторов. Среди них: реальные значения частоты головки, неточности производства, материал корпуса и его характеристики. Все вышеперечисленные факторы сложно назвать критическими. Между тем, каждый из них вносит определенный вклад в общий автомобильный звук, естественно ухудшая его.

    Как ни крути, обычные слушатели подобных изменений попросту не заметят. Искушенным же слушателям хотелось бы дать совет для создания сабвуфера в машину высочайшего качества. Стоит заняться изучением специфической литературы и считать посредством использования уравнений и формул.

    Мы же попробуем произвести расчет посредством использования такого приложения, как JBL Speakershop. Несложно догадаться, что рассматриваемый программный продукт был разработан компанией JBL. Естественно, что в программе имеется библиотека с разработанными заранее проектами. Не исключено, что проекты рассматривают старенькие модели динамических головок. Как ни печально, но наш динамик в базе отсутствовал, а как следствие, его требуется туда добавить. Теперь попробуем запустить JBL Speakershop.

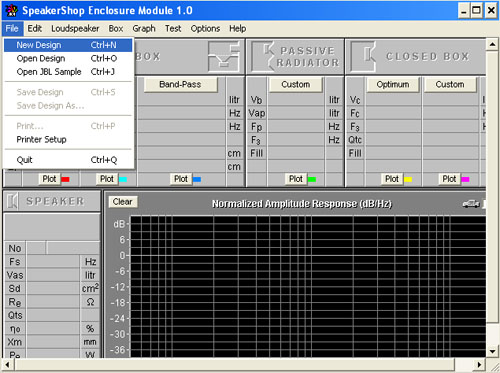

    После появления на экране окна, стоит выбрать « New design»

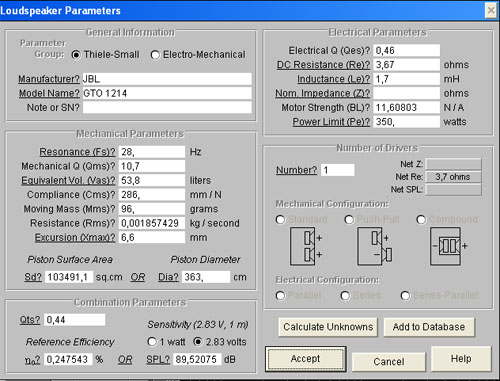

    После выбора, получаем окно диалога. Здесь требуется введение характеристик динамика. Все параметры размещаются в документации, которая имеется в комплектации динамика. Можно обратиться и в Интернет. После заполнения всей информации, стоит активировать клавишу « Accept»:

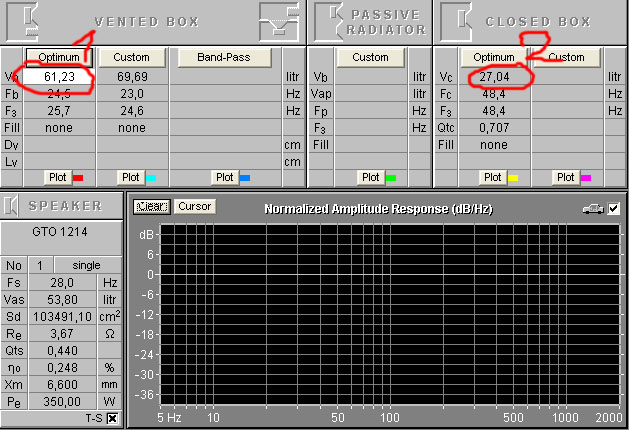

    Теперь перед нами появляются следующее окошко. Здесь представлены начальные значения.

    Цифра «1» говорит относительно варианта с ФИ. «2» — ЗЯ. Говоря иначе, у нас появляются начальные характеристики разрабатываемого ящика. Корпус для сабвуфера:

    - ЗЯ — 27,04 л;

    - ФИ — 61,23 л.

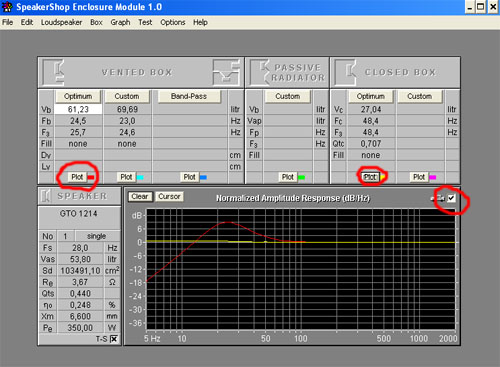

    На следующей стадии рассматриваем характеристики частот сабвуфера. Чтобы это сделать, требуется установить галочку на авто и нажать клавишу « Plot». В результате имеем график:

    На графике четко проглядывается подъем давления звука в случае выбора ФИ на 25-30 Гц. Естественно, что на данных частотах громкость повышается. В случае с Закрытым Ящиком отмечает плавное изменение значений громкости. Звучание данного сабвуфера будет отличаться меньшей громкостью, но большей плавностью и насыщенностью. Для организации в салоне серьезного давления звука, правильнее выбор остановить на ФИ. Если же требуется уравновешенный звук, то рассматриваем вариант с ЗЯ.

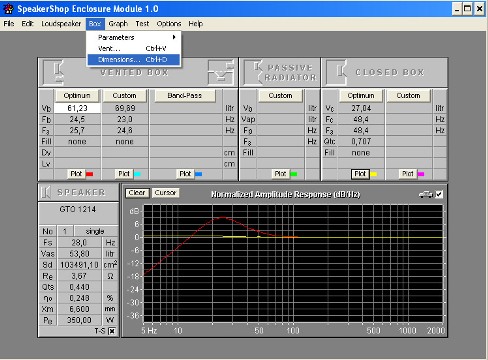

    На следующем шаге приступаем к формированию чертежей самого корпуса. С этой целью придется обратиться к меню BoxDimension.

    Далее требуется определиться с выбором диалогового окна. Здесь выбираем тип, геометрические характеристики корпуса. Перед нами появляются габариты.

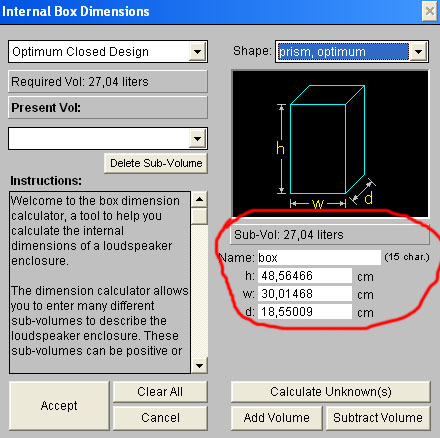

    На этом этапе процесс расчета корпуса может быть завершен. В результате, для ЗЯ требуется объем 27 литров, а габариты будут составлять 18*30*48 см.

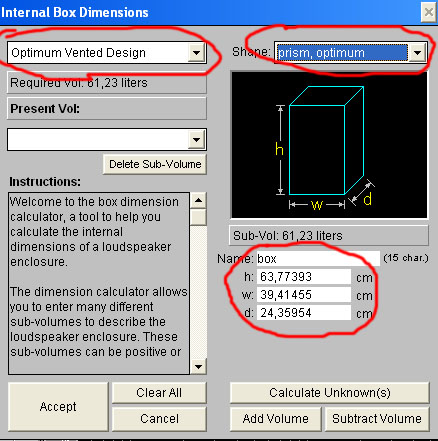

    В случае с ФИ корпус должен иметь объем 61 литр, а его габариты 24*39*63 сантиметра.


    Информация взята: http://auto-magnitola.ru
