  • Расчет фазоинверторного корпуса для автомобильного сабвуфера

    Поиск



    Дата: 2015-09-01

    Перед тем, как начать рассчитывать фазоиверторный корпус под определенный динамик сабвуфера, надо обязательно выяснить какие данные имеются у динамиков по Тилю - Смоллу, и иметь понятия о таких вещах, как:

    Чистый объем – это емкость внутри короба, при этом не учитывается размер фазоинвертора и объема, вытеснение которого производит динамик.

    Настройка порта – это взаимное положение порта по отношению к чистому объему самого корпуса, который настроен на необходимую частоту, для того чтобы ее усилить, а это дает формирование необходимой АЧХ.

    Параметры Тиля-Смолла для выполнения необходимых вычислений ФИ корпуса. Для нормального расчета надо только три значения:

    ·        Fs – рекое возрастание амплитуды частоты динамика, измеряется в Герцах.

    ·        Vas – равноценный объем в литрах.

    ·        Qts – вся добротность динамика.

    Все эти значения можно получить в руководству по эксплуатации к этому устройству. А если инструкция утеряна. То можно все данные взять на сайте производителя.

    Выполнение вычислений чистого объема и частоты настраивания фазоинвертора.

    Для таких расчетов нужна соответствующая программа, их, конечно, имеется много, и платных, и бесплатных. Самая известная и пользующаяся спросом – это программа JBL SpeakerShop. Зайдя в нее, необходимо внести данные Тиля – Смолла, при этом происходит подбор объема ящика, настраивается порт фазоинвертора, здесь получится нужный график АЧХ.

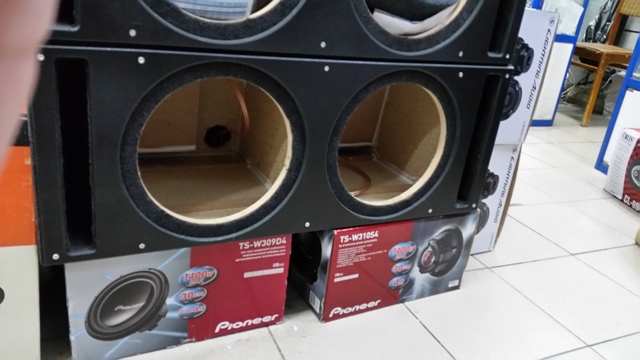

    Вычисление порта фазоинвертора. Все выполняется быстро и удобно, причем с очень хорошей точностью. Причем рассчитывается порт на необходимую частоту в программе BassPort.

    Для этого в программе набираем:

    ·        Нужную частоту настраиваемого порта ФИ.

    ·        Объем ящика, который рассчитали раньше.

    ·        Рабочая площадь диффузора динамика (длину измеряем по центру усилителя от одной середины до противоположной середины подвеса.

    ·        Самый больший ход диффузора в определенную сторону. Его можно найти в руководстве по эксплуатации или на сайте производителя. Этот размер может указываться как в одну сторону, так и в другую.

    ·        Сечение порта также выбирается.

    ·        Затем вводятся размеры данного порта.

    ·        После ввода всех данных нажимаете кнопку рассчитать и вам программа выдает длину порта, и еще необходимые данные, например, литраж порта, который добавляется к объему короба сабвуфера.

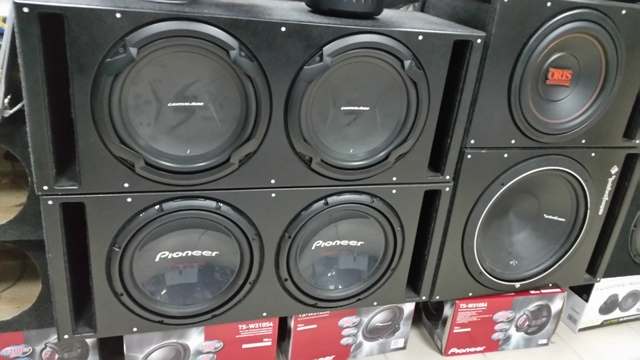

    Расчет общего объема короба фазоинвертора для сабвуфера автомобильного

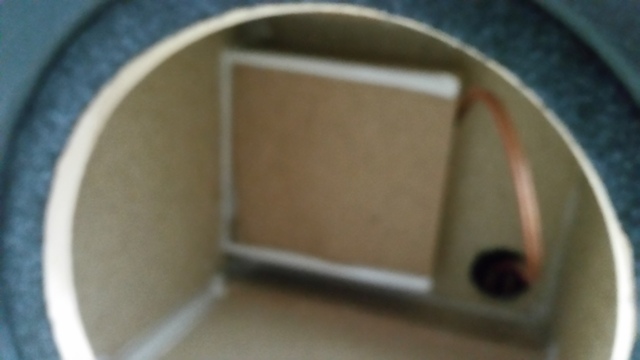

    Выше было предоставлено объяснение тому, как в программе рассчитывать чистый объем, а также на какую частоту его лучше настроить. В другой программе было подробно объяснено, как вычислить длину порта ФИ, если известна площадь и еще стало известно, сколько места будет отводиться для порта. Теперь необходимо сложить чистый объем, объем порта и три-четыре литра, который вытесняется усилителем, в результате получится сумма внутреннего объема будущего короба фазоинвертора. Причем в общем объеме надо учитывать все параметры такие, как скругления, ребра жесткости и многое другое.

    Пример вычисления:

    ·        Чистый объем – сорок пять литров.

    ·        Порт щелевой, имеющий площадь 140 кубических сантиметров на 36 Герц – 8,5 литров, писчем еще надо добавить 3,8 литров на стенку данного порта из восемнадцати миллиметров фанеры.

    ·        Вытеснение усилителем – три литра.

    ·        Результат – 60,3 литра, весь объем фазоинвертора корпуса.

    Немного не понятно, что надо делать, чтобы получить размеры короба, зная литраж?

    Значит, имеется объем 60,3 литров. Теперь измеряется багажник, после чего подбираются размеры, которые подойдут для вас. Например, высоту берете сорок сантиметров, длину шестьдесят сантиметров, необходима ширина. Толщину стенок надо отнять от длины и высоты стенок, в данном случае это 18 миллиметров фанеры. У вас получится высота 36,4 см, длина – 56,4 см.

    Дальше считается ширина корпуса: объем умножаем на тысячу и потом делим на длину и высоту. В нашем случае получилось число 29,4 сантиметров, это без размера стенок, а с ними уже 33 сантиметра.

    Вот по такому примеру можно рассчитать фазоинверторный корпус под необходимый динамик сабвуфера. Но это только пример, и нет надобности конкретно брать его за эталон расчета, так как здесь могут быть неучтенными некоторые моменты.
