    Дата: 2015-04-23

    ОТДЫХ СПЕЦНАЗА

    Когда приходиться сталкиваться с представителями данной торговой марки, неизбежно формируются ассоциации с одноименными полицейскими подразделениями.

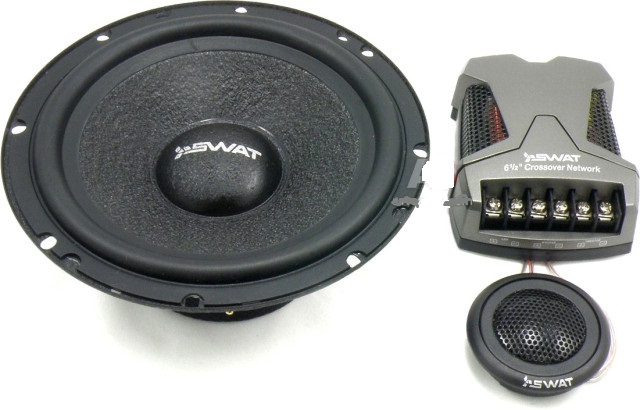

    Знакомиться с аппаратурой SWAT мы начали с достаточно громкого среднечастотника, входящего в число тех, которые для open air и других слышны издалека. В качестве повода для будущей встречи послужила вполне ординарная акустика компонентного типа. Здесь представлена пищалка, кроссовер и сабвуфер. Если кто-то решил, что здесь все не настолько просто, как было представлено изначально, то он попросту заблуждается. Все почти просто. Ну а теперь будем рассматривать компоненты по мере их поступления.

    У мидбасса целлюлозный диффузор с тиснением «шагрень» и полмерным покрытием. Защитный 50-миллиметровый колпачок из пластика в виде части сферы и идентичной фактурой поверхности. Ширина резинового подвеса составляет 11 мм.

    Выполненная из стали штампованная корзина с покрытием «муар» антирезонансного типа (внешность аналогична диффузору). Восемь равномерно размещенных основных крепежных отверстий. В случае необходимости, имеются и смещенные дополнительные отверстия, которые скрыты под уплотнителем. Наружная часть наделена парой клемм-лопаток, а во внутренней части имеется 1,25-дюймовая катушка звука. Свободно размещенные подводящие проводники, концы которых для обеспечения надежности вшиваются в диффузор. Система магнита вентилируемого типа с 8-миллиметровым отверстием в центральной части. Магнит прикрывается тонким кожухом из резины. Комплектуется устройство защитной стандартной сеткой. У пищалки 28-миллиметровый текстильный купол прикрывается сеткой несъемного вида. Устанавливается пищалка в обойме, предназначенной для врезки на плоскость.

    По факту, установленная на пружинящих фиксаторах пищалка установлена в чашке. Крепится она посредством использования центрального отверстия. Результат — гибкого вида 25-сантиметровые проводники с «папами» на концах разной величины. В комплекте имеется удлинительный провод с «мамами», длиной 4 метра — запас лишним не бывает. Между тем, применять остатки провода для инсталляции мидбаса крайне не рекомендуется, так как его сечение приемлемо исключительно для пищалок. Как видно, диаметр внушительный при незначительной глубине.

    Кроссовер представлен округлой фасонистой коробкой, габариты которой 35*80*100 мм со вставками сетчатого вида. Под «лопатки» имеется винтовая колодка, ширина которой 8 миллиметров.

    Съемная крышка предназначается для обеспечения доступа к отверстиям крепежа и никаких переключателей под ней не имеется. Изначально кажется, что фильтры простые, но в определенной степени озадачивает комбинация деталей. Пара катушек, одна из которых получила ферромагнитный сердечник, оксидный неполярный конденсатор и два пленочных конденсатора, которые с внушительной сложностью вписываются в стандартные схемы. Пробуем рассмотреть более детально…

    Получаем следующее. Высокодобротный ФНЧ мидбаса с малой емкостью фильтра и большой индуктивностью. Кроме того, наблюдается полюс затухания. 2 порядка ФВЧ пищалки, что вполне привычно. Будем посмотреть, как это себя проявит.

    Из личного опыта

    В определенной степени своеобразный тональный баланс, несколько осовремененный. Заметен акцент на верхние басы, но при этом середина проваливается. Область верхних частот и верхней середины проявляется ощутимым подъемом. По мере установки пищалок по оси показатель уровня верхних частот определенно завышенный. У данного звука имеются собственные почитатели. В том же случае, если предпочтительным является более сдержанная академическая подача, имеется простое решение вопроса: нормализация верхних частот по уровню происходит во время разворота в сторону от осей. Верхняя граница частот в данном случае остается неизменной, что предстает в качестве редкой особенности.

    Измерения показателей SWAT SP R165

    Характеристики, заявленные производителем:

    - Чувствительность                     — 92 дБ;

    - Мощность MAX/RMS   — 400/85 Вт.

    Стоит заметить, что при данной катушке звука мощность RMS остается реальной, а значение MAX может трактоваться по своему усмотрению. Как бы то ни было, чувствительность необходимо проверить.

    Характеристики головки мидбаса, полученные в результате тестирования:

    - Частота резонанса        Fs, Гц — 58,9;

    - Полная добротность (Qts)    — 0.675;

    - Эквивалентный объем (л)     — 14,6;

    - Масса подвижки                      — 14,1;

    - Чувствительность дБ/Вт         — 86;

    - Фактор силы, Тл м                   — 4,6.

    Мидбас демонстрирует довольно-таки сбалансированные показатели. Низкое значение резонанса, несколько меньшая, чем баттервортовская добротность, что просто отлично для баса. Также умеренная масса подвижной системы и достойный фактор силы. Между тем, в поле зрения не попадает ничего, что характеризовало бы ураган чувствительности, который указан в описании. Чувствительность нормальная, и в некоторой степени ниже усредненных значений.

    Полученные в процессе тестирования пищалки характеристики:

    - Чувствительность дБ/Вт         — 93 дБ/Вт;

    - Частота резонанса                   — 1450 Гц.

    Стоит заметить, что у пищалки наблюдается полный порядок с чутьем. Как видно, в схеме кроссовера ни единого резистора нет. Нам же известно, что по своему уровню середина опережается верхами. Будем разбираться досконально.

    Изначально рассмотрим секреты кроссовера. В действительности ФНЧ наделен полюсом затухания, что характерно для 6,5 кГц, в результате чего спад участка работы показателей достаточно крут, идентично фильтру 6-го порядка. Имеется выплеск в районе 10 кГц, что не волнует никого. Пока это только видимость, но стоит убедиться по АЧХ мидбаса.

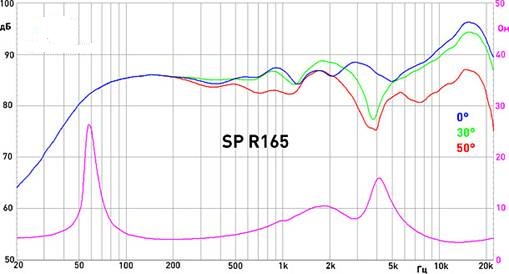

    Такой вид имеет АЧХ системы в период совместной деятельности излучателей, расположенных в непосредственной близости. Здесь же имеются показатели импеданса целой системы. Что же здесь видно? Если рассмотреть внимательно, то картинка довольно впечатляющая. На низких частотах АЧХ вполне спокойна. Середина по оси также имеет отменный характер. Между тем, пищалка ничем не душится, а как следствие, при превышении частоты раздела элементарно слетает с катушек. Если отклонение от оси незначительное, пищалка не меняет своего поведения, но рядом с частотой раздела становится заметен сильнейший провал. Если угол более значительный, имеется усугубление провала. В таких ситуациях изменяется полярность активации на «неправильную» с «правильной».

    Пищалка от значения 4-5 кГц воспроизводит ровно, но вид «галочки» ей придает фильтр кроссовера, что необходимо запомнить. Кривая импеданса демонстрирует присутствие охлаждения феррожидкостного типа и своеобразного подобия акустической тыловой нагрузки.

    Дёготь и Мёд

    Как оказалось, спецназ умеет довольно культурно отдыхать. Неброская стоимость и внешность акустики сохраняется по всем значениям. Основополагающая претензия проявляется в том, что конструкторы всю силу мысли он направляет на НЧ половину кроссовера, и оставили без особого внимания ВЧ состава. Между тем, нельзя исключать, что данный результат вполне осознанный. Таким образом, получилась акустическая система с АЧХ, которая имеет своих почитателей не меньше, чем у академического исполнения. Не исключено, что больше. Тот факт, что во время испытаний головки включались независимо от разметки, недочетом считать не имеет смысла. Ведь не зря пару раз подчеркивалось, что данное положение дел для варианта с близким расположением излучателей, а встретить его часто не имеется возможности. Реально же можно рассматривать только собственный опыт.

    Здесь представлена вся автоакустика SWAT.
