    Дата: 2015-04-13

    ПОИСКИ БЕСКОНЕЧНОСТИ

    Надеюсь, правильно поймете: «поиски бесконечно» – это не поиск невообразимого, а последовательная работа инженеров фирмы, которая выбрала себя это имя.

    По нашим многолетним наблюдениям, Infinity из всех изготовителей динамиков ищет новые решения более интенсивно, рьяно и плодотворно. В 1999 году впервые появились низкочастотные головки Infinity, не похожие на других, в то время они представляли собой «плоские и зеленые» 200-миллиметровые мидбасы Uniplane, имеющие вывернутый наизнанку диффузор и глубину менее спички. Новейшая модель 2015 года Reference 1000s – саб 250 калибра классического цвета.

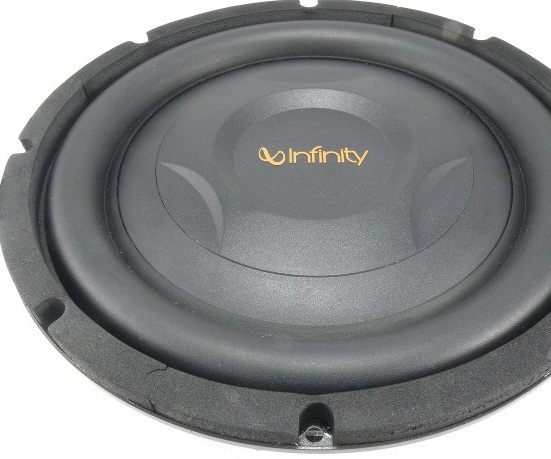

    Это Reference 1000s в обычном ракурсе. Для чего обтравили прочее – клеммы, магнит, корзину? Просто прочее не смогла попасть в кадр в таком ракурсе.

    Так выглядит 1000s под таким же углом, но с иного конца. Плоский, но не зеленый.

    Для окончательного избавления от сомнений, взглянем в ребро. Тут все написали, и главное – глубина посадки: немного больше 80 миллиметров от фланцевой плоскости. С учетом того, что толщина передней стенки ящичка не бывает меньше 20 миллиметров, это значит: чтобы не упираться в заднюю стенку, хватит 65-миллиметровой глубины. Кстати, если вернуться к снимку динамика «сзади», то можно заметить: отверстия вентиляционной системы располагаются так, что тыл корзины может почти упираться в тыл ящичка, зазор обеспечивает геометрия корзины. Тут заметно, что что-то не так с вентиляционной системой: отверстие «продуха» в центре магнита заменено большим количеством маленьких сверлений достаточно далеко от оси. Взглянет ближе…

    «Иное» оказалось вот чем (как же изворачивался фотограф, чтобы пробраться сюда): центрирующая шайба у Reference 1000s располагается вокруг магнита, соединяясь с диффузором с помощью жестких стоек по периметру отверстия изнутри. Возвратившись к снимку динамика «с лица», заметно: это диаметр центрального колпака с жесткостными выштамповками. В итоге, диффузор выпуклый, а катушка звучания попала в центр, где много места.

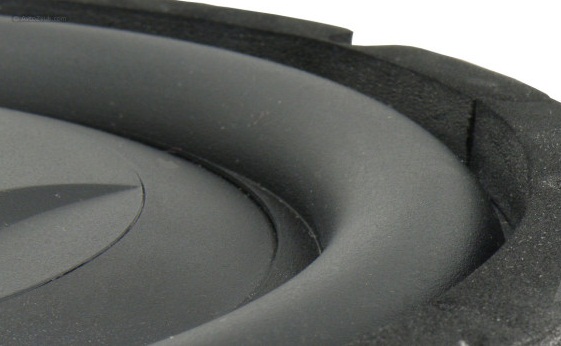

    Достаточно высокий гофр подвеса благодаря тому, что его поперечное сечение – около 0,6 окружности, а не полукруг. Гофр окружает довольно высокое мягкое кольцо, что позволяет проводить монтаж головки наружу магнитом без опаски, что гофр будет задевать за края отверстия посадки.

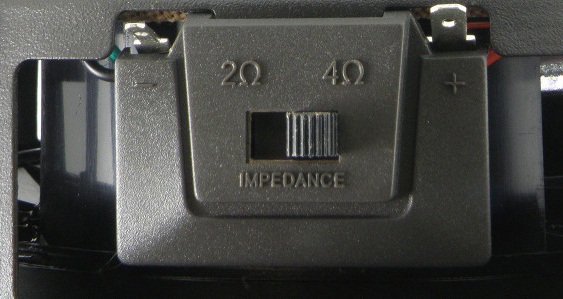

    А почему в корзине накрутили непонятные контактные колодки и проложили провода? Это результат еще одного поиска инженеров «Бесконечности». Это – элемент SSI-системы, которая предоставляет возможность выбора импеданса головки.

    Посмотрите: выбор импеданса осуществляется из 2-х типовых значений: 2 или 4 Ом. Обыкновенный 2-обмоточный саб – это 2 или 8, или же 1 или 4. Как же им это удалось?

    С SSI-системой мы встречались и столкнулись с таким же вопросом. По науке электроакустике невозможно просто выключить 1 секцию катушки и ждать, что в итоге можно получить динамик с иным импедансом. Выйдет иной динамик с повышенной добротностью. Много раз пробовали и для чего же. Тут измеренные и заявляемые значения добротности при различном положении переключателя вышли практически одинаковыми. Тогда ответ был найден благодаря помощи консультанта из Harman International.

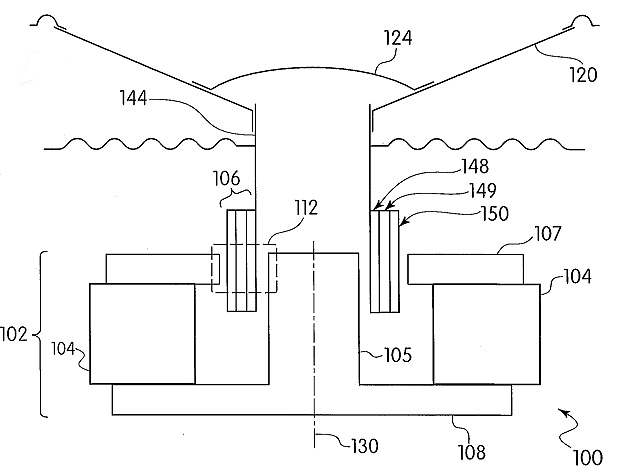

    Это – 1-ая иллюстрация к патенту, который получен Джейсоном Вейнером при исполнении служебных обязанностей в фирме Harman International Industries, Incorporated. Умные уже догадываются… У катушки звучания 3 секции обмотки. Мы – простые люди и дальше полезли взглянуть.

    Кривая, как все иллюстрации к американским патентам, схема показывает: 2 катушечные секции либо все параллельно включаются, либо 2 последовательно, а 3-я – параллельно. Когда 3 секции по 6 Ом, это предоставит 2 Ом – в 1-ом случае и 4 – во 2-ом. При этом из-за того, что вся медь расположена в магнитном зазоре, не изменяется электрическая добротность.

    В данном патенте сказано, что импеданс катушек для оптимизации тепловыделения рекомендуется выбирать не одинаковым, пускай в итоге и выходит не ровно 2 и 4, а только приблизительно. Номинал импеданса в таком случае в 1-ом положении – немного менее 2 Ом, в другом – немного более 4 Ом.

    Параметры Тиля-Смолла. По измерениям и бумагам.

    Параметр 2/4 Ом

    Факт

    Заявка

    Частота резонанса Fs, Гц

    26,7/26,6

    29,7/30,16

    Полная добротность Qts

    0,57/0,59

    0,55/0,57

    Фактор силы, Тл м

    9,1/12,6

    9/13

    Сопротивление по постоянному току, Re, Ом

    1,7/3,9

    1,8/4,09

    Объем эквивалента Vas, л

    37,4/37,6

    34/33,5

    Подвижная система массой, г

    169/168

    145/145

    Чувствительность, дБ/Вт (1 м)

    83/83

    86/86

    Американцами приведены все параметры для 2-х импедансных значений, в том числе и значения, не зависящие от схемы включения катушки звучания. Резонансная частота, к примеру. Мы выполнили также, чтобы подтвердить иллюстрации характерных измерительных погрешностей и неизменности неизменного. В общем, следует отметить, параметры, получаемые измерением, вышли недалекими от получаемых переписыванием с мануала. Исключением является подвижная тяжелая система и пониженная резонансная частота (несущественная гибкость подвеса). Возможно моделирование.

    Советы инженеров «Бесконечности» были достаточно банальными и не во всем безупречные. ЗЯ имеет объем в 0,5 кубофута, округление традиционно. Предлагают одновременно большой фазоинвертор, имеющий зубодробительную АЧХ. Для чего плоская компактная головка, если ее посадят в 40-литровый ящичек? Бывает. К примеру, плоский ящичек во весь багажный отдел.

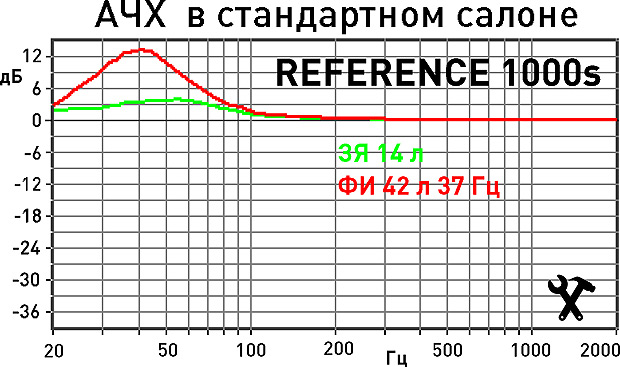

    Таковы изменения АЧХ (нужно ли сказать, что вне зависимости от включаемого импеданса) при замене заявляемых параметров измеряемых. Обе похожи, однако идут выше почти на 2 дБ. Фазоинверторная зубодробительность АЧХ достигает границы поля графика. Несложно заметить, что взятое менее или более с американского потолка на практике значение «полкубика» является нижним пределом ЗЯ-объема, тут тесно динамику. Можно жить, но тесно.

    Наши советы: вы уже увидели нижнюю границу, верхняя разумная – больше почти в 1,5 раза, это ровная АЧХ от 40 Гц и меньше плюс уверенное усиление акустики в данной полосе. ФИ, если так нравится такое оформление, берется меньше и с пониженной настройкой. Однако идеален – 15-20-литровый ЗЯ.

    И, конечно же, для плоских головок сложен вопрос с линейностью.

    Результаты измерений: в зоне верхнего суббаса 1000s ведет себя достойно, однако рановато устает снизу диапазона. На 50 Гц КНИ идет на 5-процентный уровень, ниже данной частоты в искажениях преобладающая 3-я гармоника. Выше – все более радужнее, и по спектру, и по уровню.

    МЁД & ДЁГОТЬ

    Плоская головка саба – это востребовано, хорошо, и это тренд. Прекрасно, когда подобная головка нуждается в малом объеме оформления акустики. Тут все нормально. Остроумная конструкция, а патентованная система импедансного выбора – клад, любые другие решения – это выкручивание рук в сторону очень малых или очень больших значений. К минусу нами был отнесен высокий коэффициент гармоник на басу снизу. Он не растет активно, сохраняясь ниже 40-50 Гц на 1-ом уровне, однако нам представляется данный уровень немного лишним. Можно с уверенностью посоветовать саб для систем, где нужно рационально использовать место.

    Посмотреть про все сабвуферы автомобильные Infinity.
