    Дата: 2015-02-09

    Усилители в машину Magnum с моделью MAGNUM MAM 4.400

    Новая единица

    Производная единица, которую составили их уже распространенных и имеющихся в жизни. Однако полезной она стает лишь в повседневной жизни.

    13500 рублей

    Мы обозначили новую единицу. Видимо, лавры Артемия Лебедева покоя не дают, он ловко зачеркнул буковку «Р» горизонтальной черточкой, получив распространенное в настоящее время обозначение единицы денежных расчетов. Но в сети получается не всегда, не везде установили необходимый шрифт. Наша новая единица – Вт на рубль. Естественно, удобнее на тысячу, выходит – Вт/тыр. Обозначение фискального характера единицы – черта, так вроде понятно.

    К изобретательной работе нас сподвиг прибывший на тестирование усилитель автомобильный Magnum MAM-4.400AB. Не нужно спрашивать, что значат первые 3 буковки: нам не известно. С легкостью можем расшифровать последние 2: не импульсный усилитель, классический, функционирующий в АВ-классе.

    По поводу цифр, мы привыкли, что за лаконичным указанием на количество каналов сейчас помещают цифры, которые заимствованы из списка Форбс по принципу «не жалей нулей, пускай уважают».

    Тут, кажется скромненько: на 4 канала 400, на нос – по 100, это превышает то, что мы считаем средним показателем (по нашему мнению на канал – 60-80 Вт), однако не фантастический.

    Но вышло, что создатели усилителя подразумевали мощность канала. В описании говорилось, что на нагрузках 4 Ом мощность канала – 200 Вт RMS, соответствующее пиковой мощности в 400 Вт.

    Это казалось нескромно и даже броским вызовом опыту профессионалом, в особенности с учетом не огромнейших габаритов усилителя и не сказочный ценник. Привычно, с ленцой, не каря маркетологов и их туфли на тонком каблуке, устанавливали в измерительный стенд усилитель. Теперь вернее – немного позднее, все вышло не так, как предполагалось. Потом узнаем как, а сейчас позволим усилителю покрутиться перед объективом, кто нетщеславен – пускай первым кинет в нам аккумуляторной клеммой.

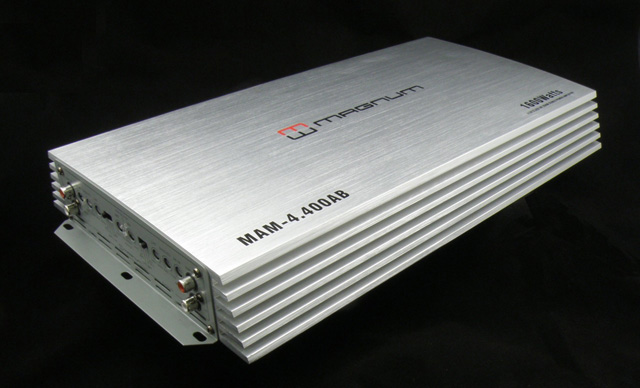

    Усилительная компоновка под стать усилительному классу, классическая и традиционная – корпус-радиатор из алюминия с днищем и торцевыми панелями из стали. Корпус шириной 236/200 мм, по осевой линии высота – 54 мм. Слегка выпуклая корпусная спинка. Корпус длиной 410 мм (учитывая крепежные кронштейны – 445 мм). Акустическая колодка, выступающая за данный размер на 10 миллиметров. Фиксирующие кронштейны объединяются в единое целое с панелями торцов, фиксируемые овальные отверстия предоставляют свободу при монтаже. Ребра охлаждения с развитой поверхностью, весьма привлекательна отделка «спинки».

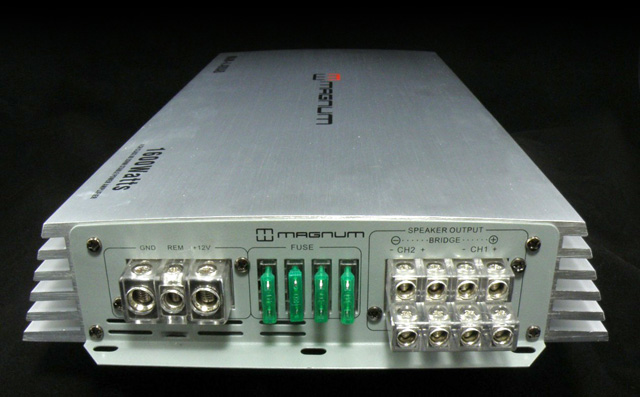

    Надежная изоляция соединительных акустических и питающих колодок. Тут 4 «вилочных» предохранителя по 30А. В процессе монтажа они будут мешать отвёртке, придется снимать 2 центральных. Страшного ничего нет, нужно тренироваться…

    Питающие провода диаметром до 8 миллиметров, 6-миллиметровые Remote (его можно было делать меньше, однако здесь шли по пути разумной унификации). Под «крест» зажимные винты.

    У 2-рядной акустической колодке схожая конструкция, максимум 6-миллиметровый провод. Соединение 4-х центральных клемм выполнено со «вторичной землей», крайние применяют для мостового подключения нагрузок. Традиционно пары образуются каналами 1-2 и 3-4.

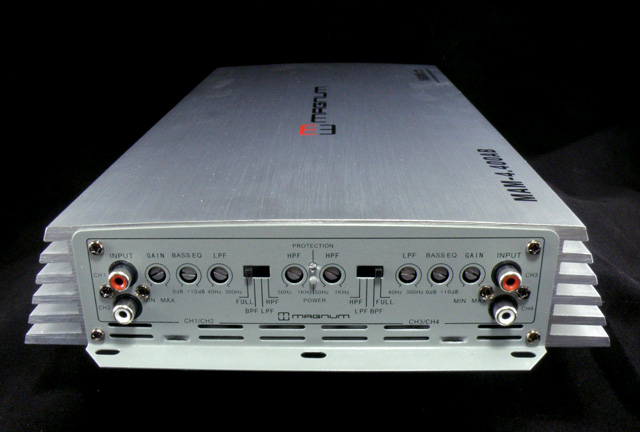

    Обе канальные пары имеют одинаковое оборудование, управляющие органы размещены зеркально. Даже движение переключателей навстречу друг другу. Для каналов общие индикаторы перегрузок и подключения, размещенные на осевой панельной линии.

    На панели жестко зафиксированы RCA-гнезда, возможно использование «тугих» разъемов. Вполне классическое оборудование – не размеченный усилительный регулятор, ФВЧ и ФНЧ, плавный бас-буст. Независимость фильтров, по инструкции, возможно, их использование в режиме полосок. На панели по разметке происходит перестройка ФНЧ 40-300 Гц, ФВЧ – 50Гц – 1кГц. По этой же инструкции – «четвертые» фильтры. Будем проверять.

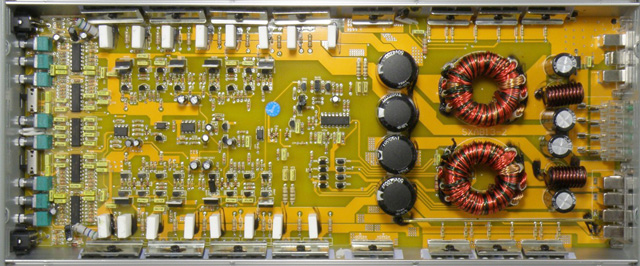

    Внутренний мир прибора, который открылся после умелой работы с использованием ручного инструмента. Кроссовер сделан на операционных счетверенных усилителях TL084. На сдвоенных ОУ – инвертор и линейный усилитель. Усилитель мощностного АВ-класса, абсолютно дискретный, в каскадах выходов применены по 2 пары транзисторов.

    В центре плат расположен задающий генератор напряженного преобразователя и элементы защитной схемы, вся правая сторона платы занимается сдвоенным питающим блоком. Каждая канальная группа имеет свои ключевые транзисторы (3 пары), индуктивности и трансформатор в первичной цепи. Абсолютно развязанные первичная и вторичная «земли», усилительный корпус, связанный с первичной – это необходимо учитывать в процессе установки. Иными словами, не обязательна изоляция корпуса от «массы» машины.

    ЛИЧНЫЙ ОПЫТ

    Прибор, впечатляющий в первую очередь контролем диапазонного участка баса и макродинамикой. С микрошорохами и тонкостями он функционирует не очень умело, не рискуем сказать, что звук утонченный. Записям акустики немного не достает воздуха, однако общая тональность комфортна, отсутствует пронзительность. Но усилителю неясно и чуждо понятие перегрузок на пиках записей с большим диапазоном динамики, беспокоились о сохранении тестовой акустики – достаточно дорогих и мощных напольников с басовыми драйверами по 8 дюймов. А стали беспокоиться, так как звук усилителя стает лучше при большей громкости.

    Сейчас – измерительные значения. Здесь сводка технических характеристик, затем будет проходить индивидуально:

    • Максимум мощности – 284/182 Вт
    • Заявляемая мощность – 300/200 Вт
    • Нелинейности искажений коэффициентом – 0,184/0,092 процентов
    • Нелинейности искажений коэффициентом – 0,263 процента
    • Чувствительность на входах – 0,14-2,8 В
    • Сигнал  в отношении к шумам – 79 дБА

    Сейчас детально. Вот как КНИ зависит от мощности на выходах на 2-х типовых нагрузках.

    Тут графическое выражение главной черты данного прибора. На 4 Ом – около 200 Вт, на 2 Ом – около 300. Как заявлялось, но мы сначала не верили, расходятся всего на 5-10 процентов – привычно в измерительной практике. Выдающаяся мощность. Кому такая нужна? Отличный вопрос. Первая группа – создатели систем с мощными сабами и фронтом (канальная пара, отводимая мостом, сможет дать не менее полукиловатта). Вторая группа – любители систем с очень громким фронтом, для которых изготовителями акустики выпускаются специальные головки – SPL Show, SQL. Тут и необходим широкополосный мощный усилительный прибор. Нелинейности искажений – не идеально низкие, при этом лучшие значения достигаются на мощностях, где простые усилители начинают кашлять или защищаются.

    Сейчас о фильтрах.

    АЧХ устройства при фильтрах, «распускаемых» на полную полоску, заметно снижение на верхах, примерно 3 дБ на 20 кГц. Погорели бы хайэндщики. Главный пользователь данного аппарата не будет горевать, сильное отличие громких твитеров друг от друга. Но на низах в диапазоне звучания отсутствует спад. Он все же имеется, но менее 5 Гц. Обещаемые производителем «четвертые» фильтры – ошибочно, непонятки разработчиков фильтров и авторов инструкции. ФНЧ имеет стабильный 2-ой порядок, регулировочные пределы срезной частоты – 64-215 Гц. Т.е. нормальный фильтр сабов класса «без всяких затей». С ФВЧ так: как бывает часто с бюджетными усилителями, пытающимися сделать фильтры с большим перестроечным диапазоном, сначала крутизна равняется 12 дБ/окт., при увеличении срезной частоты начинает снижаться, падая в финале до 6 дБ/окт. Это еще половина дела. Другая половина дела – настоящие регулировочные пределы срезной частоты – 105-3700 Гц. Т.е. в обыкновенной классической системе, недостаточно будет нижнего предела. Вернее – будет лишне. В таком случае, желательно не подключать ФВЧ во фронтальной канальной паре, используя фильтр головки (сейчас они имеются во всех). По поводу упоминаемых SQL-систем, то для них подобный ФВЧ станет полезным: функционирование горластых мидов для подобных системы происходит с частоты 120 и даже 150 Гц.

    В инструкции упомянули полосовой режим функционирования фильтров, при подобных пределах смены срезных частоты ФНЧ и ФВЧ, бессмысленно об этом говорить.

    Бас-буст также имеет некоторое своеобразие (и снова по SPL Show типу). В минимальном положении на АЧХ он оставляет повышение около 2 дБ на 30 Гц, повышение на максимуме – немного меньше 12 дБ при центральной частоте 70 Гц. Для обыкновенной системы довольно высоко. Объяснимо для «Смотры» и открытых багажников.

    Мед & Дёготь

    Будем короче. Громкий доступный усилитель. Подробно: нами высчитано значение новой единицы для данного прибора и сделано сравнение с показателями тестирования 4-канальных агрегатом высокой мощности и бюджетных приборов. Все они редко дотягивают до данного значения, а при достижении – при абсолютно иных намного низших мощностях. Неравнозначные фильтры встраиваемого кроссовера. Нормальный ФНЧ сабов и весьма своеобразный ФВЧ для своеобразного использования. В обыкновенных (очень громких) системах рекомендуется его не использовать, а пользоваться фильтром головки.
