    Дата: 2015-01-19

    Хозяин равнин

    Небезызвестная ковбойская шляпа под названием Стетсон в реальности была придумана не ковбоем, а истинным золотоискателем по имени Стетсон.



    Изначально он ее назвал не собственным именем, а придуманным к данному случаю словосочетанием — «Хозяин равнин». Известный на весь мир бизнес берет свое начало с тех пор, когда золотоискатель на просьбу оказавшегося поблизости ковбоя продал ему свою шляпу за $5 песком золота.

    Через некоторое время после того, как Стетсоны приступили к массовому производству, шляпы стали классифицироваться по своему качеству. Данная классификация имеет место  и в настоящее время. Качество компании отмечается «иксами». Самые простые шляпы «иксов» не имеют. Первый же икс говорит относительно того, что фетр, из которого делалась шляпа, изготавливался из шерсти бобра. Остальная шерсть применяется от кролика. Бобер ловится более сложно, хотя спасется дерево. Естественно, обозначение 2Х говорит о большем количестве шерсти бобра и меньшем количестве кролика. В шляпах, отмеченных маркировкой 3X, шерсти бобра еще больше. Имеется информация, что в одном магазине Колорадо была выставлена шляпа с обозначением 33Х. Естественно, ее ценник был идентичен ценнику подержанного авто, находящегося во вполне сносном состоянии.

    Теперь приступим к рассмотрению вожделенного сабвуфера. Компания из Соединенных Штатов PowerBass использует классификацию Стетсонов при производстве собственных эспиэльных сабвуферов. В данном случае имеет место обозначение XXL, Xl, L и тому подобное, что в свою очередь говорит относительно качественных характеристик.

    Устанавливая на сабвуферы, относящиеся к такой серии, как PowerBass Xtreme, свои «иксы», разработчики обозначают живучесть и мощность. Характеристики мощности ими наносятся не только на бумагу руководства, но и на магнитный провод динамика во время его отливания. На самой бумаге имеется пояснение, что при написании 850 Вт RMS имеется ввиду реально долговременная мощность. В свою очередь отлитое на магнитной мягкой стали обозначение 1700 W MAX не является точкой смерти сабвуфера, а возможная мощность кратковременного характера, за которую производитель отвечает ценой свой линейной формы.

    Сами разработчики или их сподвижники на разъяснения не скупятся. Порой трудно с ними не придти к единому мнению, но с другими согласия добиться просто не представляется возможным. В частности, в документах компании указано, что обозначение 3XL говорит о сабвуферах, относящихся к классу D. О чем это свидетельствует? Прежде всего, пройдемся по написанному: «Усилитель класса D способен нагреть катушку звука в 2-3 раза горячее и быстрее традиционных усилителей, являющихся представителями класса АВ, на основании чего…»

    Относительно данного утверждения инженеры схемотехники могут подискутировать, хотя нет смысла на это тратить время. Более важен не вопрос «почему», а реальность знакомства с 3XL. В данном случае разработчики сделали все возможное, чтобы повысить характеристики живучести и прочности конструкции.

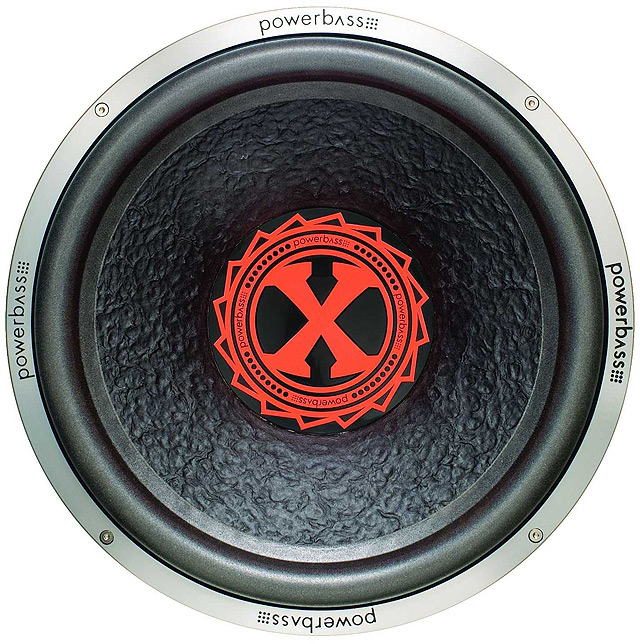

    Анфас Powerbass 3XL-122D. Изготовлен диффузор из непрессованной, внушительной жесткости и толщины. Центральный колпак из пластика, у которого проштампованный глубокий рельеф придает более существенную жесткость. Невозможно внимания не обратить на отсутствие отверстий для монтажа, но этот факт будет рассмотрен позднее. Посадочное отверстие диаметра 280 мм, а общий диаметр 313 мм.

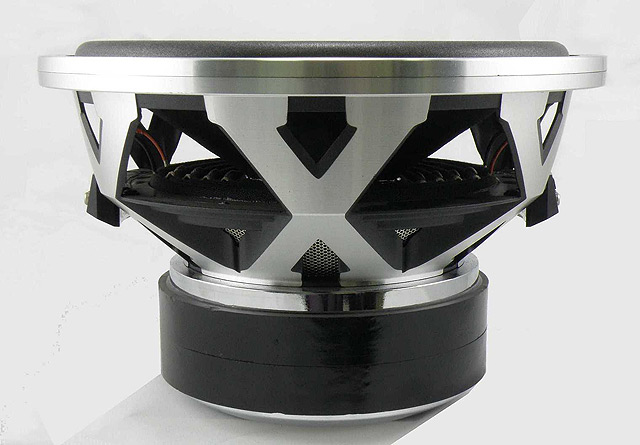

    Профиль 3XL-122D. Заметна мощность рамы — механическим способом прошедшая обработку отливка из алюминия, составляется из «иксов» Стетсона, что сделано не для декорирования. Имеют место стуктурные треугольные элементы, которые сходятся на платформе шайбы центрирования диаметром 215 мм. В центральной части шайбы имеется катушка звука — d75мм. Не может не впечатлить магнит: высота 50 мм, а диаметр 185 мм. Глубина посадки динамика составляет 183 мм. С обеих сторон наблюдаются узлы подводки проводов.

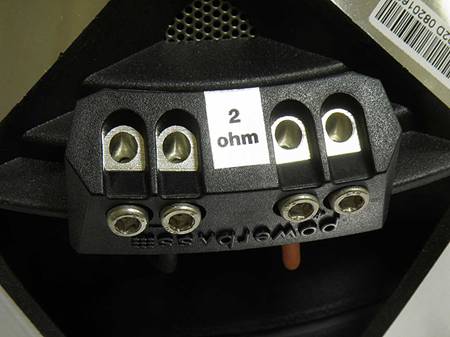

    Одна из пары колодок контактов, объединенная с одной (также из пары) 2-омной секцией катушки звука. Гнезд контактов два на каждый выход катушки, что предоставляет больше возможностей во время коммутации и монтажа.

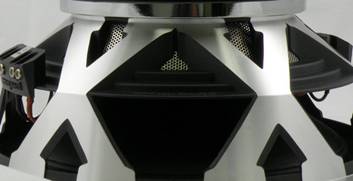

    Главный вентиляционный узел представлен отверстием в центральной части керна и заднем магнитном проводе, диаметр которого составляет 35 мм, предусмотрительно прикрытый сеткой. Тут же наблюдаются отлитые в граните гарантии прочности теплового типа.

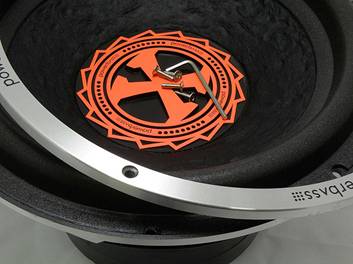

    Настало время рассмотреть вариации монтажа. После монтажа динамика фланец прикрывается кольцом, представленным алюминиевым литьем, проточенным снаружи под давлением. Восемь монтажных отверстий для болтов М6, чего более, чем достаточно. На кольцо возлагается декоративная функция и роль вспомогательного крепления к фланцу гофра, что позволяет его придавить по периметру. Имеется неоспоримая возможность установки динамика с наружным расположением корзины.

    Сабвуфер автомобильный комплектуется уплотнительным кольцом самоклеящегося типа, шестигранными ключами и симпатичными наклейками, одна из которых предназначена для расположения на стекле. Настало время реализовать 3X.

    По своему обыкновению жизненную основу составляют характеристики Тиля Смола.

    Показатель    факт    заявка

    - Vas, л                        — 27,1            34

    - Fs, Гц                        — 31,0            32,5

    - Qes               — 0,325          0,33

    - Qms             — 5,68            5,39

    - Qts                — 0,307          0,31

    - Масса подвижки    — 314             283

    - Фактор силы, Тл м  — 29,3            27,6

    - Чувствительность дБ/Вт — 83,1   91

    Стоит заметить, что цифры производителями приведены похвально, что проявляется не только в количественных показателях, но и качественных. По основополагающему количеству показателей наблюдается совпадение с полученными результатами. Разброс описан в документации следующим образом: «На основании непрекращающегося совершенствования показатели могут быть скорректированы без предупреждений». В качестве единственного исключения выделяется чувствительность, приведенная, как 91 дБ, без указания мощности и расстояний.

    Между тем, инструментальное подтверждение получает довольно-таки тяжелая подвижка. Если взять баночку с Кока-Колой, отпить один глоточек, а остатком манипулировать в воздухе с амплитудой 10-15 миллиметров и частотой 40Гц, то не облиться жидкостью, не получиться. Естественно, у человека отсутствует ураганный фактор силы, идентичный 3XL. Частота резонанса в данном случае осталась достойной, что объясняется жесткостью подвеса.

    Приводная мощность характеризует малый показатель электрический, и в результате, полную добротность. В былые времена проявляющийся у нас показатель EBP (Fs/Qes) у данного динамика преодолевает порог 100, переходя глубоко в область фазоинвертора. На этом основании не особо пришлось удивляться таким рекомендациям производителя, как: «PowerBass настоятельно не рекомендует использование сабвуферов, относящихся к классу D и серии 3XL в корпусах закрытого типа». Рекомендуется применение 71-литрового фазоинвертора с настройками параметра 33 Гц. Также указаны габариты щелевого порта: 320 мм на 70 мм и глубиной 620 мм. Сабсоник рекомендуется настраивать на 31 Гц. При таком оформлении получается следующее:

    По всей науке все именно так получиться и должно было. Именно такого положения дел и желали получить разработчики для экстремального и эспиэльного сабвуфера. Была произведена попытка довести АЧХ к более привычному виду. И действительно, в ЗЯ «Хозяин равнин» себя ощущает несколько некомфортно, но объем… разговор может идти относительно установки горшком вверх, что только украшает момент инсталляции. Фазоинвертор также хорош по АЧХ и отличается своей ошеломляющей компактностью. Именно в этом и заключается проблема, так как для настройки данного объема на указанную частоту, придется воспользоваться портом в несколько метров. Остановимся на варианте с мизерным ЗЯ.

    Невольно вспоминаются давно проведенные опыты с сабвуферами наделенными парой обмоток. Если включена одна из пары катушек звука, две характеристики, оказывающих влияние на требование к оформлению звучания (Vas и Fs) не будут изменяться. Изменениям будет подвержен только третий показатель. При данном варианте включения электрическая добротность получится в два раза больше, а полная — почти в пару раз.

    - Qts    0,583          0,307

    - Qes   — 0.650          0.325

    - Qms  — 5.68            5.68

    - Vas, л            — 27.1            27.1

    - Fs, Гц            — 31,0                                                 31,0

    В идентичном и незначительном объеме в 20 литров удается получить в ЗЯ отличную и ровную АЧХ, хотя и с усилением. Такая же чудесная и в ФИ. В данном случае обустройство порта будет проблематично, но реальность воплощения потребует смекалки.

    Появляется вопрос, каким образом данное включение окажет вдияние на возможных характеристиках мощности? Ответ прост — фактически никак. Получается, что имеется вариант и для SQ. Теперь необходимо уточнить, как 3XL справляется с нелинейностями.

    Как ни странно, но дела вполне нормальны. КНИ преодолевает 5% порог на уровне меньше 40Гц. По всему рабочему диапазону третья гармоника проявляется мало, только на 45 Гц характеристики третьей и второй становятся идентичными. Абсолютные показатели нелинейности варьируются в коридоре 40-80 Гц, что составляет порядка 2-3 процента. Это трудно охарактеризовать в качестве мирового рекорда, хотя и криминал не наблюдается.

    Деготь и мед

    Стоит отметить, что перед нами нестандартный и выдающийся шедевр, представленный сабвуфером. Установленные разработчиками задачи удалось достичь грамотно и изящно — создается высокий уровень давления звука, не опасаясь внушительных характеристик мощности. Приспособленность сабвуфера идеальная. Между тем, удалось выяснить, что после проявления определенного креатива в аспекте мышления, он может быть успешно использован в системах, которые ориентированы на получение качественного звука, хотя и без какого-либо ущерба для имеющегося потенциала. Качественные и конструкционные показатели исполнения — самые лучшие за последнее время. Все характеристики, заявленные производителем, были подтверждены особо точно, что говорит относительно высокого профессионализма производителей и непосредственных разработчиков.

    Каких-либо значимых недостатков выявить не получилось, а значит, их попросту не существует.

    Информация взята: http://auto-magnitola.ru
