    Дата: 2013-04-02

    Как стало известно, собственный труд разработчики данного аппарата посвятили 150-летнему юбилея воссоединения Италии. Эта информация стала известна уже в период тестирования.

    Ситуация заключена в том, что упоминание относительно чудесного данного юбилея становится доступной после некоторой разборки аппарата — нанесение его осуществлено на одну печатную плату в образе небольшой миниатюры «стеклотекстолит, медь, неизвестный автор». Вполне  вероятно, что произведение было спрятано с той целью, чтобы не затрагивать чувства совладельца компании из Германии, так как объединение Германии возымело место на десятилетие позднее.

    Вполне закономерно возникает вопрос, а с какой целью в процессе планового тестирования цифровой процессор разбирался, хотя бы не полностью? Если в сторону отбросить элементарное любопытство, то идентичную операцию имеет смысл исполнять и прочим пользователям и счастливым обладателям 6to8. Данное мероприятие может быть обосновано двумя причинами. Простое: во внутренней части имеется перемычка, которая проводит коммутацию цепи общего провода. В случае, если формируются наводки, перемычку рекомендуют переключить в другое состояние. Ну и более значительная причина: должен наступить момент появления расширяющей платы для модели 6to8, которая должна дополнить начальную комплектацию цифровыми выходами и входами, а в начальной вариации там имеются заглушки.

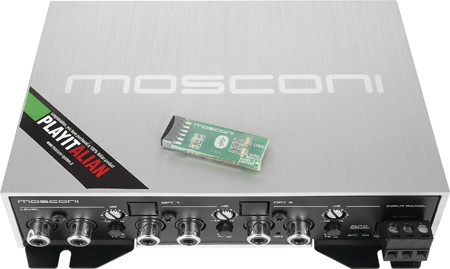

    Мы же будем ограничиваться тем, что уже имеется, а этого очень даже предостаточно. Полноценное наименование устройства повествует относительно его назначения аббревиатурой DSP, тогда как остроумное и краткое 6to8 дает описание архитектуры устройства. Естественно, разговор идет относительно схемотехнического смысла.

    Говоря откровенно, архитектура 6to8 является фирменной, так как Gladen и Mosconi терпеть не могут корпусов, выполненных в виде корыта, отдавая предпочтения корпусам трубчатым, с торцевой зарядкой. После того, как устройство было разобрано, становится видно, что на основной плате внутри, содержится преобразователь питающего напряжения, входные цепи аналогового типа, цепи вторичной и первичной «земли», которые можно индивидуально изолировать, или же просто соединить.

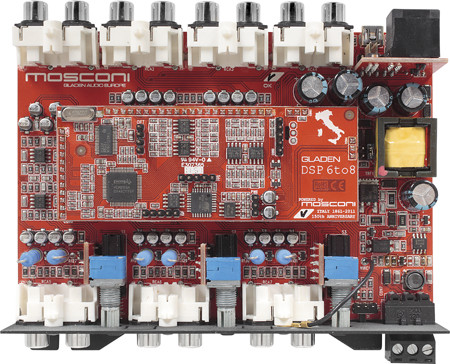

    На субплате расположен весь комплект DSP, где и нашлось упоминание относительно юбилея и Итальянская карта, выполненная размером 12*8мм. Роль сердца прибора исполняет PCM3168A от компании-производителя Texas Instruments. В данном случае это сигма/дельта АЦП на 6 каналов, процессор звука и сигма/дельта ЦАП на 8 каналов в едином лице, разработанный целенаправленно для аудиосистем автомобиля. Теперь пытаемся все поставить на место, и не забываем убедиться, что на одной стороне вдействительности имеется шесть входов, тогда как на другой нашли свое место 8 выходов.

    Естественно, начинать деятельность с процессором с инсталляции на компьютер бесплатно скачиваемого или же прилагаемого ПО и инсталляции компьютера и процессора посредством USB. Уже через непродолжительный период времени становится понятно, какая роль здесь возложена на объединение и Гарибальди. Несмотря на тот факт, что процессор нигде не назывался «интегратором», он явно таковой и есть и должен улучшить звук от автомагнитолы.

    В настройках первая же страница называется «Миксер», а означает это, что любая из трех имеющихся пар входов может быть определена для предоставления сигнала любой паре входов, а также дозировка будет требуемая, в процентном соотношении от показателя уровня сигнала на входе. Таким образом, сигнал, который оказался на части разложенным штатной автомобильной системой, внутри будет собираться воедино. Далее стоит внимание обратить на скриншот, там все более доступно. Относительно регуляторов аналогового типа чувствительности на входе, то при своей визуальной простоте, они достойны отдельной темы.

    Диапазон, призванный регулировать чувствительность на линейных входах, предстает в непривычно узком виде, но в реальности в его границах оказываются все основные (головные) аппараты, а посему шире делать, смысла нет. Для помощи в выборе правильной чувствительности предназначенная явно не обозначенная особая характеристика схемы. Если выходной сигнал превышает уровень 4, в RMS происходит срабатывание определенной защиты, а устройство перестает на выход пропускать сигнал. Исход из вышесказанного, получается, что при осуществлении начальной настройки необходимо на вход подвести сигнал с максимально допустимой амплитудой (допустим с диска для тестирования) и на всех задействованных входах установить оптимальные показатели чувствительности. Говоря иначе, чувствительность стоит довести до порога отсекания и немного вернуть обратно. Но, здесь похоже объяснять чего-то смысла не имеется, так как аппарат 6to8, явно не предназначен для ребятишек, чей возраст варьируется от шести лет и до восьми.

    Характеристики такого устройства, как 6to8, как аппарата обработки сигнала, можно описать одним определением — неописуемые. Из восьми каналов, в каждом имеется параграфический эквалайзер, а один еще на входе, предназначен исправлять заведомую кривизну штатной автомагнитолы, если подобная ситуация возымела место.

    Понятие «параграфический», значит, что он может быть использован в качестве простого графического на 30 полос, но имеется также возможность любую полосу отредактировать согласно своим желаниям: определить центральную частоту, добротность в диапазоне от 0,5 и до 40. Стоит заметить, что все корректировки осуществляются, никоим образом не ограничивая характеристики соседних полос.

    Для пары каналов 3 и 4 (5-6 и 7-8 соответственно) , эквалайзер исполняется несколько другим способом. Если назначение конкретной пары в меню оговорено будет заблаговременно, эквалайзер тогда относится исключительно к ожидаемой частотной полосе: ВЧ — 3,15-20кГц; СЧ — 400Гц-12,8 кГц; НЧ — 50-315Гц. Естественно, ограничения весьма условны, так как центральные частоты как и ранее назначаются произвольно, но вместо 30 их на канал остается не более 9. Разве не ужасно?!

    Та же характеристика может быть назначена для блока кроссовера, но с таким определением, как «остроумный». В любом канале или же паре каналов, имеется возможность включения до пяти зависимых в частотном отношении полей. Среди рассматриваемой пятерки: ФВЧ, ФНЧ, фильтр-полка (корректировка усиления происходит ниже или выше определенной частоты) или режекторный фильтр с определенной полосой затухания.

    В меню регулировки фильтров (стоит ли упоминать, что для среза частота подбирается любая, с возможностью выбора даже, через единицы герц? Не смысла? Ну и отлично…) все исключительно «именные», даже, в своем роде уникальные. Кроме того, варианты произвольного выбора добротности: начиная с 0,5 и до десятков, с имеющимся выбросом за показатель в 20 дБ на частоте среза. Фильтровая крутизна — 12 дБ/окт. При необходимости получения более серьезных результатов, имеется возможность последовательного подключения пары фильтров, причем можно соединить не идентичные, допустим Чебышева с Бесселем, старикам радости-то будет…

    Все произведенные непосильным трудом настройки можно сохранять в любом из четырех пресетов, которые могут быть загруженными в компьютер, выгружены назад. Предназначение и систему деятельности модуля Bluetooth получилось выяснить путем проведенных опытов. Загружаем приложение посредством применения Google Play, воссоединяем 6to8 со смартфоном, и новые возможности становятся доступными. Конечно, их не особо много, но всё-таки. Непосредственно со смартфона производится выбор пресета, проводится регулировка общего уровня усиления на всех каналах единовременно, и отдельно на сабвуферы автомобильные. А, кроме того, графического типа, посредством перемещения по дисплею точки, что помогает в установке желаемого положения фейдера и баланса, но при этом временные задержки остаются неизменными, так как это был бы явный перебор. Хотя, если учесть насколько часто появляется новая автоакустика, усилители автомобильные или же новоявленные версии программных приложений, особо удивляться ничему не приходится.

    - Показатель коэффициента передачи — 2;

    - Чувствительность на линейных входах (HI/LO) 5,7-23/2,0-7,9;

    - Частотная полоса — 6,5-22000 Гц;

    - Соотношение сигнала к шуму — 88,5 дБА;

    - Габаритные размеры — 150*125*40 мм.

    Тумблер Auto sense BTL-SE осуществляет выбор между «заземленным» (обычным) и балансирующим (относительно «земли» плавающим) источником звукового сигнала. Первый случай с практической точки зрения определяет инсталляцию с выходами на громкоговорители, когда и происходит подключение включения в автоматическом режиме на основе постоянной составляющей. Такой вывод, как Remote? Может исполнять опции выхода и входа — при задействовании опции Auto sense.

    Некоторое число кривых АЧХ, выстроенных посредством эквалайзера параграфического типа (одного из имеющихся). Небезынтересен тот факт, что все были получены при взаимодействии с одним движком дисплея, при корректировке центральной частоты, добротности и усиления.

    У кроссовера синие кривые получены посредством выбора «именных» кривых из отдельного меню. Из 12-децибельных самая нижняя относится к Бесселю, тогда как верхняя принадлежит Чебышеву. Кривые красного цвета — это ФНЧ на единую частоту с различными показателями фильтровой добротности. Кривые зеленого цвета являются результатом совместной деятельности пары фильтров, тогда как крутизна идентична для всех — 24дБ/окт., тогда как различия имеются в форме кривой.

    Специализированные фильтры, которыми дополняется блок кроссовера: полки-фильтры пары типов, а также режектор на 1 кГц с различным показателем ширины полосы затухания.

    «Объединение», как ранее уже упоминалось, каналы могут быть не только разветвлены или перенаправлены, но и смешаны в необходимой пропорции. На входе присутствует «Генеральный», дополнительный эквалайзер, взаимодействующий единовременно со всеми каналами.

    Параграфический эквалайзер 1-ой и 2-ой пары каналов. Изначально можно не разобраться, но оказать помощь может уникальная фича: в данном случае, идентично многим другим страницам интерфейса, имеется клавиша Video Tutorial — при ее нажатии можно любоваться видео, где рассматривается как, с чем и для чего делать.

    В оставшейся четверке каналов эквалайзер несколько проще. Между тем, назначение частот полос происходит на основании назначения канала только для обеспечения комфортности. Переназначить их можно в любое время. Регулировка может осуществляться в разрезе от 20Гц и до 20 кГц, сто не определяется самим названием канала.

    Во всякой полосе эквалайзера, настраивающего автозвук, имеется возможность выбора частоты, усиления ослабления и добротности по своему усмотрению, не делая на что-либо оглядки. Была ранее полоса 1000Гц, но внезапно ее захотелось изменить на 210 Гц — никаких проблем!

    Те фильтры, которые выбираются из меню, являются последовательно соединенными. Иными словами, в качестве дополнения к фильтрам имеется возможность задействовать режектор или полку-фильтр. В стереоканалах единой пары может происходить синхронная и одновременная регулировка фильтров или же полностью независимая.

    Совсем необязательно регулировки осуществляться должны вслепую. В любое время, по нажатию клавиши Frequency schart, пользователю предоставляются итоговые показатели АЧХ, разбитые относительно каналов. Стоит заметить, что они почти идентичны полученным при измерениях показателям.

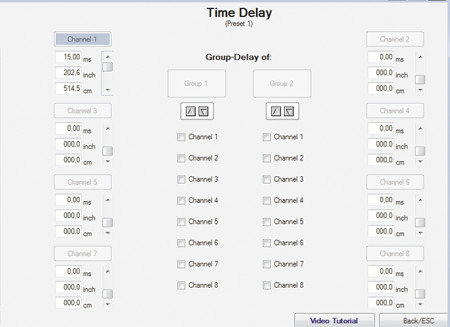

    Отличие блока временных задержек, кроме имеющейся возможности свободного ввода необходимых величин, заключается в отлично продуманных механизмах канальной группировки — допустим правые из различных групп или просто различные группы по усмотрению.

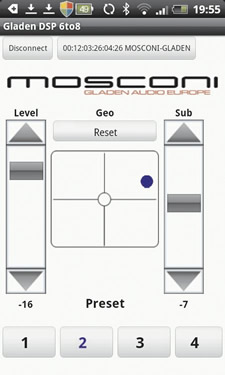

    Таким образом выглядит дисплей смартфона, с которого выбирается пресет, а на автозвук определяется общая и отдельно басовая громкость, а также осуществляется выбор положения регуляторов фейдера и баланса, посредством перемещения синей точки в необходимое место.

    Личное дело:

    - Имя — Цифровой процессор Mosconi Gladen DSP 6to8;

    - Стоимость — 19 тысяч рублей;

    Плюсы:

    - Запредельные возможности;

    - Относительно ВТ — возможности уникальны.

    Минусы:

    - В комплектации отсутствует контролер.

    Вердикт:

    - Слов нет, просто Play Italian
