    Дата: 0000-00-00

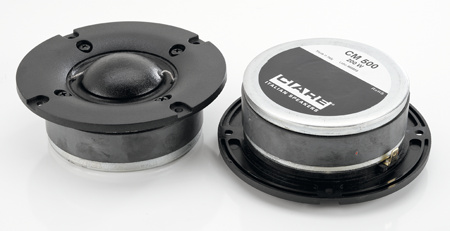

    Автоакустика Ciаre СM 500


    Купольный СЧ 51 мм
    Автоакустика имеет следующие характеристики:

    • Диаметр купола равен 51 мм;
    • Rе  3,6 Ом;
    • Fs 555 Гц;
    • Мms 2 г;
    • ВL 6,07 Тм;
    • Qts 0,77;
    • Qms 6;
    • SРL 90 дБ;
    • Максимальная мощность 110 Вт;
    • Номинальный импеданс составляет 6 Ом.

    Конструктивные особенности

    • Корпус является пластиковым фланцем толщиной 6 мм с кортким рупором, нет задней камеры;
    • Купол сделан из ткани с демпфирующим покрытием на наружной стороне;
    • Звуковая катушка диаметром 51 мм;
    • Магнит в виде ферритового кольца размером 103 мм и толщиной 20 мм;
    • Теплоотвод не предусматривает специальных мер;
    • Подключение через лепестки шириной 6,4 мм;
    • Аксессуары отстутсвуют;
    • Цена 82 евро.

    Установка
    Похожий аппарат на купольные СЧ/ВЧ-излучатели, когда-то популярной фирмы ЕSB, автоакустика Ciаrе СM 500 ­– надёжный трамплин для тех, кто интересуется оптимальным соотношением цены и качества у автомагнитолы.
    Фланец у динамика не плоский и представляет собой некое подобие сильно корокого рупора. Большой купол, диаметром 51 мм, имеет вес всего 2 г, а подвес предоставляет основание предполагать хороший линейный ход. Частота резонанса 555 Гц получается без использования задней камеры аустики, благодаря чему монтаж излучателя значительно упростился, а глубина установки равна всего 42 мм.
    Автоакустика имеет головку довольно плавную, она располагается от частоты основного резонанса до, приблизительно, 6 кГц с заметным спадом к верхней частоте, что в некоторых ситуациях упростит конструирование фильтра, в котором, наверное, будет ограничиться 1-м порядком.
    Как обычно в таких ситуациях, я решил не уходить далеко от привычной настройки ФHЧ на 4 кГц (13 дБ/окт.), чтобы организовать сопряжение с уже упомянутыми Fоcаl TBE.
    Звучание
    В этот раз мы стартуем с CD «Ivаno Fossаti Livе», не заставившего ждать выявление огромного количества деталей, «показать» которые способны Ciаre СM 500, будь то голоса или звуки гитары, звучание оказалось живым и динамичным, без смешения звука. И сильные рояльные  аккорды, и пиццикато скрипок, не смотря на отличие в масштабе, удивляли реалистичностью воспроизведения.
    СM 500 уверенно показали свою «всеядность»: сильное звучание, когда это необходимо, в них соответствует мягкое обращение со слабыми звуками и совсем бережное – с еле заметными послезвучиями, которые могут сохранить и детальность, и тембр.
    Это было и с вокалами Мины и Де Андре, они не теряли ясности и темпа, сопровождались едва заметными деталями и создавали огромный эффект присутствия рядом. Также голос Де Андре, сохраняя свой мрачный оттенок, не потерял ясности и деталей на средних частотах. Мне понравилось правильное соотношение основных гармоник и тонов при звучании голоса, который, не так уж легко правильно преподнести.
    На композиции «Spain» Бобби Макферрина прекрасно проявилось то, как умело Ciаre преподносит до слушателя СЧ ритм и динамику струнных и барабанов, честно распределяя энергию между обертонами во всём спектре и фундаментальными частотами.
    Хорошая быстрота звучания у автомагнитолы и макродинамика соотносятся здесь с нюансировкой звучания и детальностью, которые не пропадают и на высоком уровне громкости. Мне показалось, что чем громче играет, тем лучше воспроизводится акустика.

    Размеры
    A: 135 мм. B: 105 мм. C: 41 мм. D: 6 мм;
    Диаметр отверстия для монтажа: 110 мм ;

    АЧХ при уровне сигнала 3,83 В/м

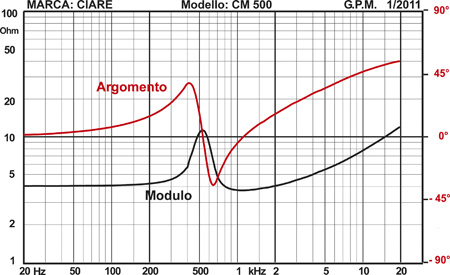

    Вызывающая уважение автоакустика итальянского производства устроена весьма в традиционном стиле: с куполом классического диаметра 51 мм (у которого короткий волновод) и ферритовым магнитом. Первый предназначен в основном для коррекции АЧX вблизи частоты резонанса. Резонансная частота равно 555 Гц, что очень близко к заявке изготовителя. Традиционно точного и не склонного к инновациям. По форме колокола импедансного показателя можно сделать вывод о высоком уровне значения добротности, а несимметричная форма пика резонанса говорит о влиянии волновода. Это же доказывает то, что ниже частоты резонанса АЧХ головки падает намного быстрее установленных13 дБ/окт. В общем, хватит умственных упражнений, посмотрим, что представляет из себя итальянский «купол».
    АЧХ головки с повышением частоты выше резонанса достаточно равномерно ниспадает, причём на всём протяжении звучания сохраняется гладкость АЧХ. Под незначительным углом к оси спад АЧX носит ещё более постоянный характер, что доказывает удачный выбор свойств демпфирующего покрытия у купола и скрупулезно настроенной дисперсии у излучения. В такой ситуации можно рекомендовать использование ФНЧ с частотой среза 5000 — 5500 Гц. Лучше – низкодобротного, чтобы запечатлеть ход АЧХ в области сопряжения с пищалкой. Амплитуда гармоник при постоянном напряжении на головке 7,7 В и давлении звука 110 дБ говорит нам, что на низкой частоте главной является вторая гармоника, содержание которой быстро растёт ниже частоты резонанса. Отличным выбором частоты среза ФBЧ было бы значение 700 Гц, если используется фильтр второго порядка, и ближе к 900 Гц при применении обычного фильтра первого порядка. Причём необходимо будет принять меры, направленные на компенсацию импедансного резонансного пика. Это довольно щекотливая задача, ведь низкое значение добротности и высокое – резонансной частоты «попросит» индуктивности нетривиального номинала. При этом, изготавливая фильтр, неправильно было бы не принять во внимание особенные харктеристики АЧХ головки, по отношению к которым также следовало бы провести корректировку. Для секции ФНЧ в самый раз будет индуктивность 0,25 мГн, потому что она обеспечит требуемую добротность выше 5000 Гц. Если нам потребуется исправить импеданс на высокой частоте, то можно применить RС-цепочку из резистора 4,8 Ом и ёмкости 8,3 мкФ, что даст постоянный импеданс, равный Rе от 100 Гц и выше. На диаграмме видно, что высоких гармоник в звучании автомагнитолы практически нет, кроме низких для этой головки частот. Это говорит о том, что увеличивать мощность динамика можно, не спрашивая разрешения, и даже на высоких уровнях он будет играть ясно и чисто.
