  • Pioneer TS-C172PRS

    Поиск



    Дата: 0000-00-00
    DLS RM6.2

    Тем, кто не слышал об этой автоакустике, следует поискать в Интернете многочисленные обзоры и отчёты о посещении Pioneer Corporation.  Автоакустика Pioneer TS-C172PRS начала своё победоносное шествие к автолюбителям, ценящим автозвук с территории старейшего завода, принадлежащего компании Pioneer  и занимающегося выпуском автомобильной акустики. Этот завод примечателен ещё и тем, что он является единственным заводом корпорации, который выпускает автоакустику непосредственно на острове Хонсю.
    Авторы разработки, задолго до поступления в продажу Pioneer TS-C172PRS, рекламировали её, впрочем, как и многие другие модели, а также автомагнитолы. Сегодня приобрести данную модель не проблема, и у многих экспертов в области автозвука появилась возможность провести непосредственное тестирование и испробовать, на что же способна эта автоакустика и является ли правдой то, что говорит производитель. Конечно же, при высокой стоимости в пределах 1200 долларов, данная модель не продаётся где попало, и должна обладать беспрецедентными техническими характеристиками.
    Не лишним будет напомнить, что серия PRS II, помимо двухполосной акустики диаметрами 6,5 и 5 дюймов, снабжается 10-дюймовым сабвуфером TS-W252PRS. Кроме того, в комплекте присутствует диффузорный среднечастотник диаметром 66 мм, что обуславливает возможность создания из комплекта трёхполосной системы. Итак, чем же является на самом деле эта автоакустика, и чего следует ожидать от неё покупателю?

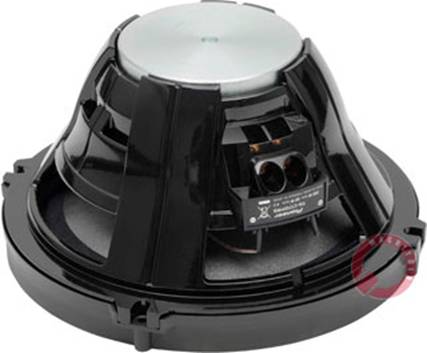

    Первое на что обращается внимание при ближайшем рассмотрении системы – это корпус мидбаса - литой и совершенно глухой. Этот компонент, действительно  выглядит примечательно. По внешнему виду он является узким «горшком», в котором отсутствует осевое отверстие в шайбе. И всё это несмотря на применение 2-дюймовой звуковой катушки. Возможность применения такого решения обусловлена особенностями магнитной системы – она характеризуется обращенной конструкцией, то есть место постоянного магнита -  внутри катушки. Кроме того, магнит не является  комбинированным (неодим-феррит), чем характеризуется подавляющее большинство подобных конструкций, а изготовлен из «чистого» неодима. Это  интерметаллид NdFeB,  известный всему миру. Таким образом, авторами разработки были решены многие задачи. Узкий «горшок» заметно облегчает установку мидбаса в дверь (для достижения лёгкости монтажа служит также комплектная поставка, уменьшающая и без того небольшую глубину монтажа (67 мм) на дополнительные 11 мм). Неплохая  чувствительность мидбаса достигается за счёт применения мощного магнита, и это при достаточно тяжёлой подвижной системе. Кроме того, не следует забывать, что фазовыравнивающая вставка на месте выравнивающего колпака приводит к неизбежным потерям площади диффузора, По данным производителя, которым и была сконструирована данная автоакустика, частота резонанса воздуха в среднем находится в области около 70 Гц. Во избежание двойного резонанса, а также для того, чтобы улучшить структуру баса, было принято решение о снижении частоты резонанса мидбаса до 45 Гц. Для достижения данной цели существует всего два пути. Первый способ – это утяжеление подвижной  системы, но тогда придётся несколько пожертвовать чувствительностью. Вторым способом является  наращивание гибкости подвеса, но в этом случае мидбасу будут присущи свойства  аудиофильского широкополосника, то есть с ростом подводимой мощности резко произойдёт ограничение хода катушки (в лучшем случае подвесом, в худшем -  фланцем магнитной системы), которое приведёт минимум к возникновению неприятных звуковых эффектов. Инженерами  Pioneer Tohoku был избран необычный путь – ввод в конструкцию мидбаса центрирующей шайбы, которая составлена как бы из двух частей. Предназначение внутренней, мягкой части -   обеспечивать высокий уровень гибкости подвеса, когда его отклонения невелики. С момента,  когда возможности внутренней части исчерпаны, за дело берётся внешняя часть шайбы, которая характеризуется большей жёсткостью. Если посмотреть на график, который  иллюстрирует сопряжение упругих характеристик двух частей шайбы, можно сделать вывод, что всё продумано.
    Выше, при рассуждениях о гибкости подвеса, основное внимание было уделено тому, как устроена центрирующая шайба, а о внешнем подвесе не было сказано ни слова. Так случилось потому, что в двух предложениях описать его невозможно, он заслуживает особого внимания. Внешний подвес выполнен из необычного материала, до сих пор не применявшегося в отрасли. Дословный перевод названия материала означает приблизительно «кожа как бархат». Более глубокие исследования устройства позволяют сделать вывод, что применён нубук, и это является действительностью. Конечно же, данный  материал несёт с собой минимальный вклад в упругость, его главной задачей является лишь направление смещения диффузора в нужном направлении. Материал, из которого выполнен диффузор, непрост, и состоит из трёх слоёв: стеклоткани снизу, ткани из волокон арамида сверху, и вспененного полипропилена посредине. Центральный колпачок, как уже говорилось, отсутствует, внутри звуковой катушки находиться фазовыравнивающее тело, которое имеет форму усечённого конуса. Так как этот конус обладает солидным диаметром (50 мм), его влияние на показатели направленности весьма  заметны. Контактные зажимы выполнены в виде винтов и для их закручивания понадобится лишь обычная отвёртка (крестовая или плоская). К слову, зажимами уверенно фиксируется даже довольно тонкий провод.
    Твитер оснащается  шёлковым куполом, диаметр которого составляет 30 мм. Внутри корпуса из металла инженеры  разместили две воздушные камеры, соединенные каналом. При воспроизведении низких (для твитера) частот камеры работают как единое целое, что обеспечивает низкий уровень резонансной частоты, обуславливающий продление частотного диапазона вниз. Ещё  более важным фактором является тот, что при таких частотах удаётся добиться снижения нелинейностей. Рост частоты приводит к тому, что работает лишь камера, которая находится ближе к куполу, что повышает добротность излучателя, а это в свою очередь создаёт возможность корректировки формы АЧХ на среднем верхе. Что касается корпуса пищалки, то он представляет собой «чашку», предназначенную для заглублённой  установки. Комплект включает в себя подставку для монтажа пищалки на поверхность при угле разворота оси, составляющем 20/50 градусов. Данная подставка является стандартной во многих комплектах, но Pioneer TS-C172PRS комплектуется и парой необычных аксессуаров. Речь идёт о накладках, которые выполнены в виде скошенного рупора. Стоит отметить, что в инструкции к автоакустике рекомендации, когда (и для чего) следует использовать данные аксессуары, отсутствуют. Если следовать общим соображениям, то скошенный рупор даёт возможность сместить ось излучения, а также, скорее всего, добиться некоторого изменения формы АЧХ возле частоты раздела.



    Единственным  компонентом системы, выполненном в традициях отрасли, пожалуй, можно считать кроссовер. Он состоит из  двух «воздушных» катушек (одна из которых  весьма солидная), двух конденсаторов (один из них полипропиленовый) и двух резисторов аттенюатора. Кроме того присутствует защитный полимерный предохранитель (РТС), расположенный в цепи твитера. Чтобы выбрать уровень ВЧ нужно прибегнуть к  двум дополнительным зажимам: +3/0/-3 дБ.



    Что касается звучания, которое смогут обеспечить автомагнитолы, укомплектованные данной акустикой,  можно отметить следующее. Безусловно, в верхнем положении аттенюатора наблюдается, а точнее слышится некоторое «перетягивание одеяла на себя» медными инструментами в соло на ударных. Попутно следует отметить бодрую окраску тарелок,  которая фактически лишена  жёсткости. При перенесении проводов на среднюю позицию аттенюатора, всё ещё наблюдается  избыток верхов, но это является привычным делом отрасли автозвука, к тому, же злоупотребления тут отсутствуют. Хай-хэт несколько бестелесный, уменьшенного масштаба, но совсем не тихий. Динамику барабанов комплект передаёт уверенно, удары характеризуются размашистостью  и строгостью одновременно. Оркестровую музыку акустика точно раскладывает по планам, струнные характеризуются динамичностью и драматичностью. Роялю присуща  собранность, энергичность, но при этом аккуратность, хотя иногда всё же заметны высокочастотные призвуки. Атаку контрабаса можно назвать надёжной и недвусмысленный, а рельеф бас-гитары - чётким, что нечасто характеризует мидбасы. Факт недостаточности глубины баса легко перечёркивается наличием сабвуфера. Флейтам в данном случае досталась роль  проникновенных и узнаваемых инструментов, правда им несколько не хватает мягкости, то же самое можно сказать и про женские голоса. Очень подробно звучит саксофон, и звучание сопровождается всеми положенными атрибутами, среди которых даже постукивание клапанов. В целом можно отметить, что главной отличительной особенностью PRS II является именно подробность. И ещё динамика.


    Максимальную музыкальную/номинальную мощность (по сведениям изготовителя), характеризуют  показатели 200/50 Вт. Диапазон воспроизводимых частот составляет 88 — 20000 Гц. Чувствительности присущ показатель  88,5 дБ/Вт (дм) (150 — 15000 Гц).

    Расчётному значению силового фактора соответствует немалый показатель в 5,02 Тл м, что  на 2% выше, чем заявлено производителем. Подвижная система обладает типичной для «шестёрок» массой -  13,0 г Чувствительности мидбаса в 88 дБ/Вт, можно отнестись с благосклонностью, если учесть, что площадь излучающей поверхности диффузора достаточно мала. Нелинейным искажениям свойственно демонстрировать низкие показатели во всём диапазоне, что и ожидаемо, если учесть вышесказанное. Менее чем на 80 Гц, при работе внешней части центрирующей шайбы, растут нелинейности, но рост не превышает приемлемого уровня. Несколько меньшим, чем заявляет производитель, показателем характеризуется  эквивалентный объём -23,7 л, но говорить, что мидбасы от этого проиграли не стоит. Объём типичной двери обеспечивает полную добротность на уровне 0,505. При таком показателе добротности рано начинается спад АЧХ. 95 Гц в данном случае является нижней частотной границей. Стоит отметить, что всё это не является фантастическим для «шестёрки». Низкая добротность может сыграть на руку в условиях салона: плавное снижение АЧХ до уровня -2,у дБ (82 Гц) и уход в инфразвуковую область.

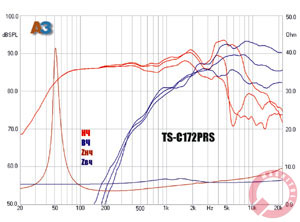

    Сначала следует рассмотреть импедансные характеристики, которые демонстрируют  компоненты системы. Тут следует обратить внимание, на то, что характеристике мидбаса присущ почти горизонтальный ход, до отметки 9 Ом на 20 кГц. Другими словами мидбас характеризуется исключительно низкой индуктивностью, что чаще всего упоминается в контексте корректной работы пассивных фильтров. При этом данные характеристики обуславливаются также исключительно быстрыми реакциями мидбаса, что связано с его особенностью. Двухкамерному твитеру присущи два сильно демпфированных резонанса, нижний из которых приходится на 950 Гц. Кроме того, твитер обладает ещё более низкой индуктивностью — 0,02 мГн, в то время как типичный показатель для твитера находится в пределах 0,1 мГн. Также тут можно увидеть набор АЧХ (составлены для разных углов излучения) головок, которые подключены напрямую, без использования фильтров. Мидбасу не присущи направленные свойства ниже 3 кГц. Форма АЧХ явно даёт понять, фильтрация необходима ниже уровня в 2 кГц. Это «придавит» пик на частоте 1,9 кГц. Очень непростая АЧХ пищалки - выше 4 кГц её подкорректировать было бы не лишним.

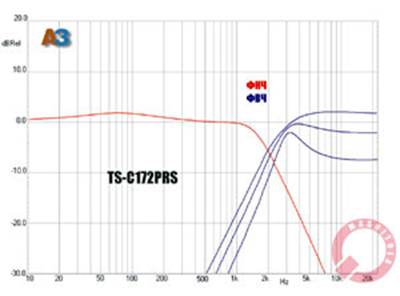

    Далее можно посмотреть, каким решением оснастили свою акустику специалисты Pioneer. Частоту среза фильтра НЧ характеризует показатель в 1,65 кГц. При включении аттенюатора сильно возрастает показатель добротности характеристики фильтра ВЧ. При этом наблюдается снижение частоты среза от 3,0 до 2,35 и 1,8 кГц. Минимальная реактивность обуславливает показатели крутизны спада практически на таком же уровне, как у активных фильтров - 12 дБ/окт.

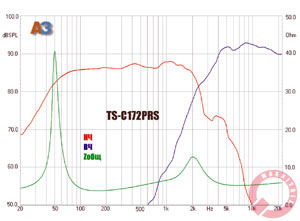

    Следующий график демонстрирует АЧХ каждого компонента, в том случае, если они  включены через фильтр. Частоту среза мидбаса характеризует показатель 2,1 кГц, твитера при верхнем положении аттенюатора — показатель 3,8 кГц. Скорее всего, провал по стыку неизбежен. Тут же видна суммарная импедансная характеристика всей системы. Минимальный уровень импеданса - 3,8 Ом, то есть усилитель акустики не будет перегружен.

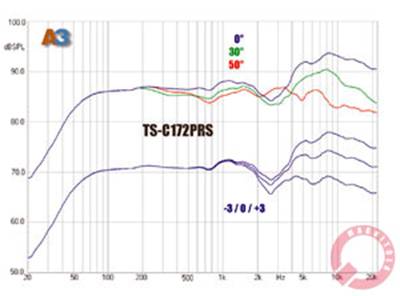

    Совокупность частотных характеристик, которые присущи системе, условно разнесена по уровню. Верхней группой кривых представлена совокупность АЧХ системы под разными углами к оси. Группа кривых, расположенная внизу, характеризует работу аттенюатора.

    Допуск осевой частотной характеристики составляет  ±3 дБ, если аттенюатор находится в среднем положении (0 дБ). Следует обратить внимание, на тот факт, что провал при частоте 2,5 кГц уменьшается с ростом аттенюации, так как частота среза фильтра ВЧ сдвигается вниз. Когда значение угла достигает 50 градусов, АЧХ снова приобретает аудиофильскую форму, при этом характеризуясь отклонением ±2,5 дБ. Аттенюатор при этом находится в верхнем положении. Другими словами, в случае большой величины угла, аттенюатор следует ставить на +3, а в том случае, когда удалось направить пищалки по оси - на  -3. Также используются все промежуточные варианты.

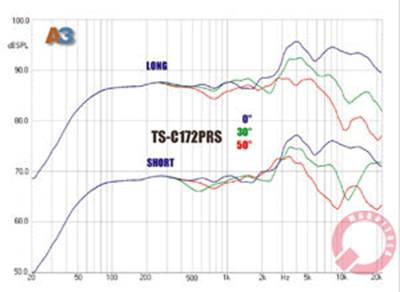

    Конечно же, особый интерес вызывает рупорная насадка. Что она даёт? Ответами на этот вопрос являются две группы кривых. Верхняя группа соответствует частотным характеристикам системы, в случае её разворота в направлении «длинной» стороны рупора. Нижняя группа — точно также,  но разворот микрофона направлен в сторону короткой стороны. Второй случай, демонстрирует излишнюю волнистость АЧХ вблизи 5 кГц. Это является издержками короткого рупора, которые предотвратить невозможно. Также тут наблюдается исчезновение провала в области раздела полос, так как присутствует подъём АЧХ твитера в данной области. Предположительно, рупор применим, в случае необходимости избавления от нежелательных отражений, которые создаёт излучение твитера.
    В качестве полезных советов можно предложить следующее:

    1. Нужно учитывать, что  положение аттенюатора неразрывно связано с углом установки.
    2. Не следует забывать о возможности использования рупорных насадок.
