    Дата: 2015-12-16

    Нередко пользователи Интернет-ресурсов идентичной тематической направленности задаются вопросами, которые относятся к инсталляции электронной аппаратуры от такой небезызвестной компании, как Pioneer. Постараемся разобраться с таким простым вопросом. Стоит отметить, что разговор идет относительно «простых» вопросов, так как ничего сложного в процессе подключения электроники попросту нет. Теперь рассмотрим все последовательно. Стоит отметить, что монтаж и инсталляция рассматриваемого оборудования является прерогативой специалистов. Между тем, если в наличии имеется требуемое терпение, способность ознакомиться с инструкцией и сделать требуемые подсчеты, то данное руководство может пригодиться. В качестве первого устройства, которое будет подключаться виртуально, выделяется автомобильная магнитола Pioneer модели 4400ВТ.

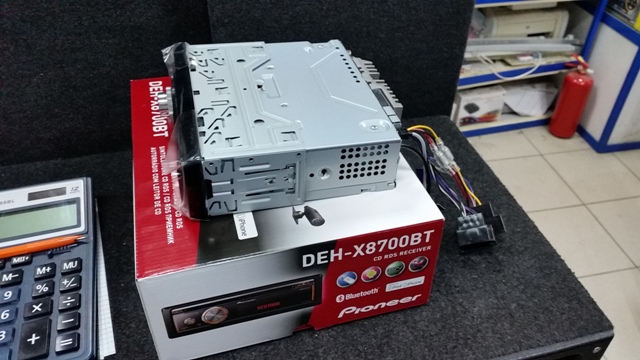

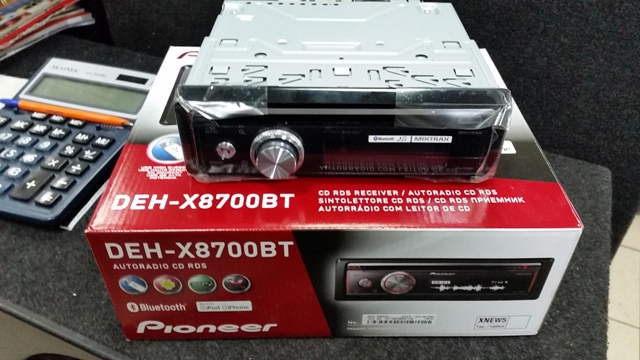

    Инсталляция Pioneer DEH-X8700BT

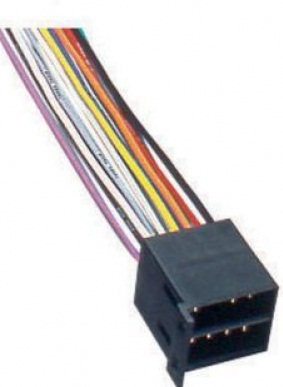

    Стоит изначально отметить, что инсталляция рассматриваемого устройства будет рассматриваться в паре вариантов — инсталляция через ISO-разъемы и инсталляция с безжалостным отрыванием разъемов. Первый вариант более приемлем. Сохраняется гарантия. Работа осуществляется качественно при соблюдении необходимых канонов. Возможность ошибки становится минимальной.

    Вариация с отрезанием проводов может быть востребована теми, кто не опасается за свою гарантию. Как бы то ни было, данное подключение позволяет сделать «красивую» разводку проводов. Тут каждый будет решать самостоятельно.

    Начало установки рассматриваемой магнитолы Pioneer. Процесс установки следует начинать с досконального ознакомления с инструкцией. Если руководство отсутствует, его можно «слить» с официального ресурса или какого-либо иного портала.



    После открытия русскоязычного руководства становится понятно, что процесс инсталляции не особо сложен. Далее имеется пара вариаций развития событий. Для тех, кто имеет ISO-разъем и для тех, кто его не имеет. В том случае, если он имеет заводскую предустановку, здесь спешить никоим образом нельзя. Требуется проверить соответствие клемм автомобиля тем клеммам, которые имеются на головном устройстве. При отсутствии разъема можно поступить двумя способами. Первый вариант — самостоятельная установка разъема. Второй вариант — обрезка хвостов головного устройства.

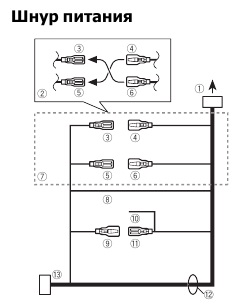

    Более подробно разберем процесс установки с имеющимся разъемом или же без такого. После открытия руководства становится ясно, что процесс инсталляции стоит осуществлять строго по цветам проводки головного устройства.



    Рассмотрим вариант подключения отдельных проводов. Изначально стоит начать с питания магнитолы Pioneer DEH-X8700BT. Цвета проводов идентичны проводам ГУ других производителей.

    - Желтый толстый провод — подключение с использованием предохранителя к + 12 В, источником которого является АКБ. С этой целью применяется питание прикуривателя или какого-либо иного устройства, где постоянно подается + 12 В. Установка предохранителя, обязательна!

    - Красный толстый провод — подключение через замок зажигания. Это говорит относительно того, что магнитолой можно будет пользоваться при активированном зажигании. Если же красный провод соединить с желтым, то постоянно будет расходоваться электроэнергия, хотя и оборудование будет функционировать постоянно. Проблема решается не сложно.

    - Белый с синим — питание активной антенны. Питание активного саба и усилителя. Напряжение (+12В) по мере включения магнитолы.

    - Толстый черный провод. Подключение к кузову автомобиля или к минусовой клемме АКБ.

    Далее рассматриваются провода, идущие на громкоговоритель.

    - Перед, левая сторона — провод белый и белый с черным(-);

    - Перед, правая сторона — провод серый и серый с черным(-);

    - Зад, левая сторона или саб — провод зеленый и зеленый с черным(-);

    - Зад, правая сторона или саб — провод фиолетовый и фиолетовый с черным(-);

    Подключение закончено. Осталось включить Pioneer и радоваться жизни.

    Дальше ситуация может складываться так. После некоторого прослушивания, появилось желание установить усилитель. На основании того, что ранее рассматривалось подключение головного устройства модели Pioneer DEH-4400ВТ, усилитель станем подключать именно к нему. Здесь потребуется кабель RCA. Провод сигнальный и требуется для того, чтобы передавать сигнал с линейного выхода магнитолы на вход самого усилителя. Внешность провода идентична типичным тюльпанам:



    Как обычно, следует ознакомиться с инструкцией автомагнитолы Pioneer .

    - с задней части устройства расположенные сзади выходы предназначены для инсталляции с задними динамиками или сабвуфером.

    - Оставшаяся пара линейных выходов находит применение для инсталляции боковых передних колонок через усилитель.


    Информация взята: http://auto-magnitola.ru
