    Дата: 2015-12-02

    Совместно с увеличением мощности автомобильных музыкальных систем современности, невольно стали возрастать требования к режиму температуры усилителей. В особой степени это относится к усилителям, укрытым под фальш-полом, инсталлированным по несколько единиц в коробы и другие идентичные реализации.

    Может показаться, что вся проблема разрешиться посредством установки пары кулеров охлаждения процессора в компьютере. При таком раскладе вентиляторы будут функционировать продолжительное время, постоянно расходуя электрическую энергию.

    Для того, кто имеет хотя бы недалекие представления относительно радиоэлектроники, требуется смонтировать маленькую схему, позволяющую в автоматическом режиме приводить в действие охлаждение активного типа после того, как усилитель нагреется до определенного значения температуры. Проект реализации данного устройства представлен на драйве. Сейчас рассмотрим варианты охлаждения усилителей.

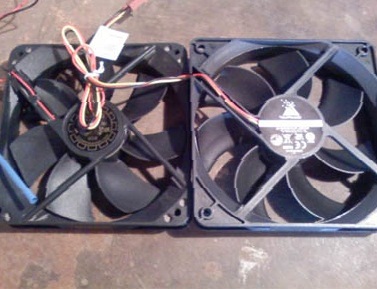

    Изначально требуется обзавестись парой вентиляторов от БП компьютера, блоком термического регулятора, что-то идентичное монтажным скобам для крепления ГКЛ, крепежи и другие мелкие элементы. Процесс сборки был начат с монтажа терморегулятора, отказавшегося функционировать.

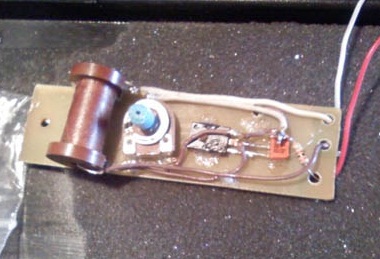

    Рассмотрим терморегулятор. Разговор идет относительно устройства, в автоматическом режиме включающем или отключающем охлаждающие вентиляторы. Для данного устройства схема находилась в Сети. После того, как схему собрали, устройство отказалось работать корректно, так как активация происходила при 120 градусах.



    Пришлось увеличить характеристики чувствительности устройства посредством замены такого резистора, как R2. Кроме того, пересмотрели реализацию запуска питания вентиляторов, для чего пришлось добавить чувствительное реле, функционирующее на герконе.

    Пришлось заменить на стабилитрон диоды VD1-VD4. Установленное устройство наделено внушительной чувствительностью. В процессе проведения простой регулировки момента запуска реле, установили чувствительность активации от теплоты того воздуха, который выдыхается человеком. С позиции инженерии слабовато, хотя практичность присутствует.

    На схеме стоит внимание обратить на одну значимую особенность. Она определяется использованием герконового чувствительного реле. Его использование обосновывается тем, что совместно со стабилитроном транзистор выдает максимум тока не сразу, а по мере того, как нагревается стабилитрон.

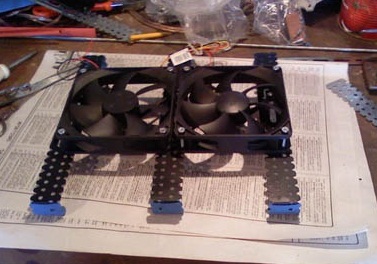

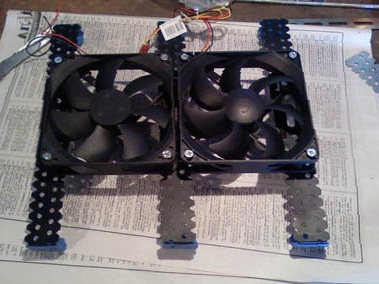

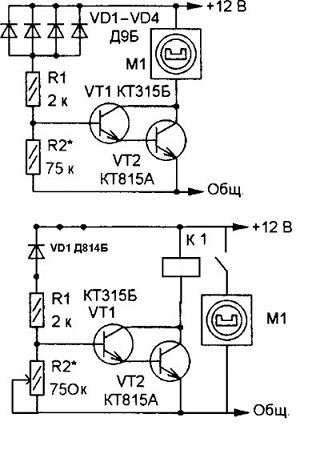

    На данном рисунке указан изначальный вариант схемы и её доработанная версия. Схема состоит из небольшого числа деталей, а как следствие, собрать ее под силу фактически любому человеку, который хоть немного понимает в электронике. Один из вариантов допустимого размещения вентиляторов по отношению к усилителям рассматривается в источнике. Охлаждающие вентиляторы установлены на монтажных пластинах, предварительно согнутых и окрашенных. На окончании кронштейнов одеты кусочки термической усадки. Скобы требуется согнуть так, чтобы между охлаждаемой поверхностью и вентиляторами оставался сантиметровый зазор.

    Затем вся конструкция была собрана воедино. Главное, чтобы в процессе функционирования кулеры выдували воздух из ящика. Настройка температуры срабатывания проводится посредством перемещения двигателя резистора R2. Если более точно, то усилитель стоит продолжительное время прослушивать на большой громкости. В то же самое время проверяются характеристики температуры радиатора усилителя. При повышении температуры до некомфортного значения, поворачиваем резистор R2, что позволяет установить момент активации вентилятора на данной температуре. Процесс регулировки окончен. Далее приводятся фотоснимки изготовления на разных этапах, монтаж и финальный вид.


    Информация взята: http://auto-magnitola.ru
