    Пищалки в машину, какие лучше шелковые или нет

    Что же лучше автомобильные металлические пищалки Memphis и автомобильные шелковые пищалки Memphis.
    От редакции: В новом номере журнала «ACS» опубликовали итоги интересного сравнительного теста ВЧ-головок, которые одинаковы во всем, за исключением материала купола. Мы спросили традиционно разрешение на то, чтобы у нас воспроизвести эту публикацию в переводе на язык. И это разрешение нам дали. Мы предоставляем вашему вниманию.

    Какой же из материалов является предпочтительным, когда речь заходит о куполе пищалки? Выполнять сравнение головок различных серий или производителей, в которых используют различные материалы купола, некорректно, так как разницу в звучании и параметрах нельзя уверенно относить на счет только материала излучающей поверхности. Но есть возможность сравнить две новейшие модели ВЧ-головок Memphis – 15-MC1S и 15MC1AM.

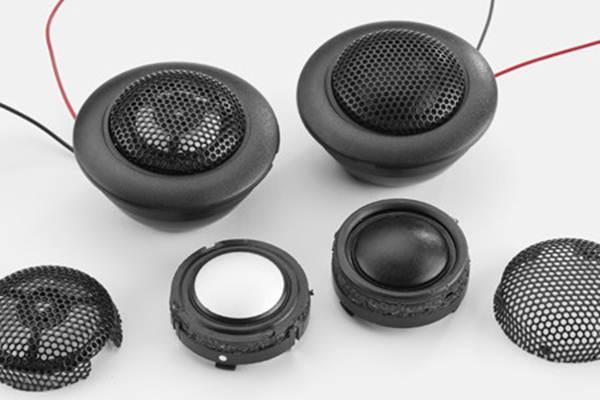

    Единственное и главное отличие, имеющееся в конструкции данных головок материал, из которого купол: для первой – алюминиево-магниевый сплав, для второй – шелк. Это довольно необычное решение, учитывая то, что в этом аспекте радикальное отличие сопровождается практически полной идентичностью других узлов.
    Благодаря этому можно, в общем, описать конструкции обеих головок, конечно, если в необходимый момент вспомнить о фазовыравнивающем диске, который есть лишь у 1-ой версии твитера – купол металлический.
    Конструкция
    Смонтирован твитер в пластиковом бочкообразном корпусе, в котором имеется магнитная система, в то время как снаружи располагается купол. Благодаря такой форме корпуса, его можно поворачивать для монтажа во всех 3-ех обоймах, которые есть в комплекте.
    В обеих версиях купол диаметром 1 дюйм и связывается со звуковой двухслойной катушкой, которая намотана на каптоновом каркасе, благодаря чему можно отнестись с доверием к указанным показателям мощности: номинально – 50 Вт, максимум – 100 Вт, естественно, измеряя на входе рекомендуемого ФВЧ. Увеличение допустимой мощности также способствует и использование в зазоре магнитной жидкости в обеих модификациях, что оказывает влияние также на резонансную частоту, составляющую в этом случае примерно 1500 Гц. В обоих случаях заявлена чувствительность 88 дБ/Вт.
    Также в комплекте имеются пассивные фильтры, которые состоят из 2-х полипропиленовых конденсаторов 3,3 мкФ, динамической защиты с накаливающейся лампочкой, которая действует в качестве ограничителя тока на сигнальных пиках, катушки, оснащенной воздушным сердечником. Для обеих модификаций фильтр одинаковый, с крутизной характеристики 12 дБ/окт и достаточно высокой частотой среза.
    Но озадачивают два имеющихся конденсатора 1-го номинала, притом, что в описании говорится об использовании фильтра 2-го порядка. Для чего применять 2 конденсатора, когда можно получить аналогичный результат дешевле при помощи 1-го удвоенного номинала? Для того, чтобы ответить на данный вопрос, пришлось извлекать из корпуса плату и прослеживать путь сигнала.
    Выяснилось, что соединены конденсаторы последовательно, а точка, в которой они соединяются, заземляется через катушку, эта классическая схема фильтра частот сверху 3-го порядка. Однако при подобных показателях компонентов фильтр осуществляет работу как ФВЧ 2-го порядка с увеличенной крутизной и добротностью в зоне низких частот, что уменьшает возможность перегрузки головки и снижает искажения, которые вызываются составляющими с частотой, почти равно резонансной. Характеристики подобного фильтра в то же время сильно влияют на АЧХ твитера снизу рабочей полосы.
    На практике это значит то, что влияние на звук фильтра при сравнительном прослушивании преобладает над различиями тона 2-х модификаций и то, что надежные результаты могут быть предоставлены лишь активной фильтрацией.
    Выводы
    Для того, чтобы оценить тембровые различия, существующими между 2-мя версиями ВЧ-головок, можно использовать заметки по результатам прослушивания, проводившееся для сравнения с нейтральным фильтром головки при активной фильтрации и со штатными фильтрами с подобранными специально характеристиками. Проводили лабораторные измерения как обычно без фильтров, однако на этот раз были добавлены итоги измерения кумулятивного спектра затухания, «водопады» в это случае были особенности показательными. Измерения при прослушивании, в конечном счете, смогли выявить наилучшие способности купола, сделанного из алюминиево-магниевого сплава, к воспроизведению частот верхней крайней части диапазона звука, в то время как лучше шелковый твитер проявляет себя внизу диапазона, у этих компонентов отметить следует высочайшее качество, относится это к мерам увеличения надежности, звучанию, в немалой степени увеличение надежности обуславливается конструкцией и схемой штатного фильтра. Без этого фильтра подключать твитеры рекомендуем продвинутым пользователям, которые благодаря опыту смогут избежать перегрузки, вероятной при ошибочной настройки или подключении тракта.
    Прослушивание
    Для оценки различий между 2-мя версиями, прослушивание выполнялось дважды для каждого типа твитера: при помощи пассивных штатных фильтров и с активной фильтрацией, которую осуществляет источник сигнала.
    Начинать будем с «металлических» твитеров, применяя как сигнал запись с высоким разрешением и обычные CD для проверки способности динамиков осуществлять воспроизведение частоты выше 20 кГц.
    Изначально необычного ничего не замечается, а твитер не имеет признаков резонанса, которые типичны для металлических куполов на верхних частотах. Происходит активная фильтрация с крутизной 12дБ/окт на 2,5 кГц и при значительном увеличении уровня не темп не замедляется и не становится резким. Ровный тональный баланс, с отличным разрешением, но в сравнении с твитером, который постоянно прописан у меня в системе, заметна нехватка звуковой открытости, которая ассоциируется с реверберацией зала.
    Ощущение «воздуха», которое связано с воспроизведением верхних частот, при этом передается отлично пищалкой, это особенности заметно на записях высокого разрешения. В сфере относительно низких частот немного напряженным становится звучание, поэтому частоту среза можно поднять до 3,5 кГц. Звучание теперь становится убедительнее и не теряет детальности.
    Обратимся сейчас модели из шелка. Характер звучания здесь другой, снизу спектр более насыщенный, а вверху слегка зажата. Фильтр еще настроен на 3,5 кГц. При возвращении к частоте среза 2,5 кГц стоит отметить, что здесь отсутствует напряженность звучания, которая появляется у «металлической» модели. То есть, если не перебарщивать с уровнем сигнала, то для 15-МС1S частота раздела полос 2,5 кГц приемлема, связанных с перегрузкой проблем это не создает, зато при твитер при низкой частоте раздела демонстрирует прекрасную детализацию формант голосок вверху.
    Теперь прослушиваем с пассивными фильтрами. Прежде всего, внимание привлекает кажущееся повышение громкости, происходящее из-за фильтров, имеющих высокую добротность и поднимающих часть спектра, теряется одновременно часть верхних частот. Такой же эффект наблюдается и у «металлического» 15-МС1АМ, у которого «ультразвуковые» способности маскирует интенсивное излучение на низких частотах.
    Применение пассивных штатных фильтров на практике делает более сфокусированным и агрессивным звучание твитера «из металла», не нарушая при этом общий тональный характер головок, оно приводит к распределению между частями спектра частоты акцентов, причем не в пользу верхних частот. Общая тональная картина у шелковой пищалки в машину остается практически неизменной, только подтверждая тенденции к подчеркиванию частотного сегмента снизу. Мне предпочтительным показалось применение активной фильтрации с этими компонентами, благодаря чему предоставляется более линейная АЧХ, несмотря на индивидуальные несомненные особенности головки.
    Пассивный штатный фильтр для обеих модификаций одинаков. Внимание стоит обратить на лампу накаливания, которая защищает от перегрузок.

    Memphis 15-MC1S и 15-MC1AM
    Твитеры калибром 25 миллиметров, имеющие купола, выполненные из шелка и алюминиево-магниевого сплава.
    ХАРАКТЕРИСТИКИ
    SPL=88 дБ; Fs=1500 Гц; Re=3,5 Ом.
    Допускается мощность – максимум – 100 Вт, номинал – 50 Вт. Номинал импеданса – 4 Ом.

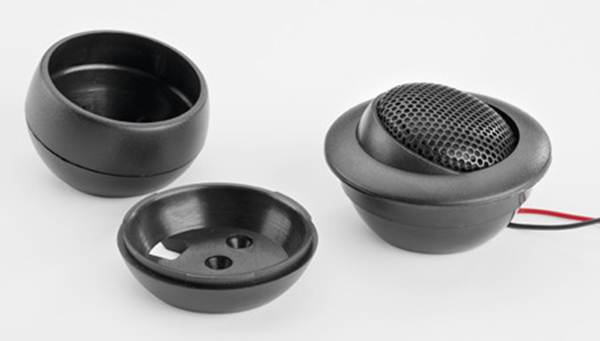

    В комплекте имеется большой выбор установочный обойм, обеспечивающих также разворот оси пищалки.

    ГАБАРИТЫ
    А – 59 миллиметров, В – 51 и С – 22 миллиметра.
    Монтажное отверстие диаметром 59 миллиметром.
    Memphis 15-MC1S
    Re@100 мА = 3,36 Ом
    Fs=1628,5 Гц
    Купол диаметром 25 миллиметров
    BL=1,97 Тм
    Qms – 4,01
    Qts= 1,36
    Qes=2,07
    Характеристика частоты модели, обладающей мягким куполом, довольно беспокойна. Фактически приходится резонанс на 1628 Гц, пик резонанса выражен довольно ярко, уже подсказывает одно: частота ФВЧ-среза должна быть не меньше 3 кГц. Подобная частота среза способна устранить влияние высокооборотных провалов на 3,2 кГц, на осевой характеристике второй провал на 5 кГц, правда, его не нужно будет затрагивать. Несмотря на то, что купол малого размера, при уровне давления звука 100 дБ головкой показывается весьма неплохая линейность. Второй гармоникой достигается некомфортная отметка 10 процентов на 1200 Гц, что находится в любом случае за границами рабочего диапазона, а в этом диапазоне снижается достаточно быстро увеличением частоты. Взяв в качестве рубежа уровень 3-ей гармоники один процент, можно заключить, что твитер больше 2,5 кГц других сюрпризов не предоставит. Больше 5 кГц содержание 3-ей гармоники снижается меньше 0,5 процентов, что в автомобильных условиях – почти ноль. Динамическое сжатие во всем измерительном диапазоне оказалось почти нулевым. Отличие внеосевой характеристики заключается в достаточно крутом спаде на верхних частотах, но при этом начинают исчезать АЧХ-нерегулярности, которые отмечались ранее, и характеристика в частотной полосе 2-8 кГц начинают приобретать образцовую форму.
    Максимум неискаженного звукового давления больше 100 дБ на большей части полосы работы, увеличиваясь до 110 дБ больше 3 кГц. Измеренные значения Тиля-Смолла озадачивают даже тех, кто привык к характерным для сабвуферов показателям: Qts около 1,5, а Qes больше двух. График кумулятивного спектра, который характеризует скорость колебательного затухания, после остановки импульсного действия демонстрирует быстрый и линейный спад с всплеском на 8 кГц, что, скорее всего, связывается с характеристиками пропитки и материала купола.
    Memphis 15-MC1AM
    Измеренные значения
    Re@100 мА=3,29 Ом
    Fs=1693,2 Гц
    Купол диаметром 25 миллиметров
    Qts=1,45
    BL=2,1 Тм
    Qes=2,21
    Qms=2,21
    С помощью измерений были выявлены главные различия между характеристиками твитеров одинаковых конструкций с жестким и мягким куполом. На низких частотах АЧХ  смотрится практически одинаковой, тоже самое и с нерегулярностями на 5 и3 кГц, которые вызваны конструкцией короткого волновода и фланца. В это же время с увеличением частот твитер, имеющий жесткий купол, демонстрирует тенденцию к наиболее точному и энергичному воспроизведению верхних частот. АЧХ больше 6 кГц стает более гладкой, также происходит существенное расширение полосы, достигая без спада пределы измеряемого диапазона. Значительно другая и внеосевая характеристика, под углом 45° к оси, выше 1-го пика на частоте главного резонанса вначале АЧХ начинает плавно падать, а выше поднимается даже до 16 кГц. Это и есть главный источник различий, присутствующий в звучании 2-х твитеров. Почти идентичные импедансные кривые, а иные результаты измерений имеет более заметную разницу. Когда к зажимам твитера подводится сигнал с напряжением 9,43 В RMS, что аналогично среднему давлению звука 100 дБ, здесь начинаются кривые гармоник с довольно высоких значений, однако снова же за границами рабочей полосы на частотах в практической инсталляции. Гармонические компоненты больше 2 кГц стают низкими, однако поведение 2-х очень важных гармоник – 2-ой и 3-ей – заметно другое. У пищалок, оснащенных мягким куполом, 3-я гармоника почти исчезала выше 6-7 кГц, а 2-ая падала монотонно с локальным всплеском на 10 кГц. 3-я гармоника у твитера, оснащенного металлическим куполом, сохраняет значение до 9-10 кГц, 2-ая снижается быстрее, а больше 12 кГц вновь увеличивается.
    Максимум неискаженного давления звука у металлического купола значительно больше, чем у шелкового мягкого, больше 5 кГц величина больше 115 дБ, достигая на верхнем пределе диапазона звука 120 дБ. На графике кумулятивного спектра заметно неожиданно быстрое и равномерное импульсивное затухание с 2-мя задержанными резонансами на 15 и 9 кГц.

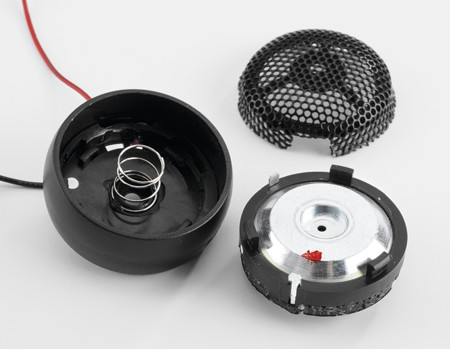

    Твитер с некоторыми усилиями может отдаляться от корпусного основания, если необходимо довести до минимума его габариты. Внимание стоит обратить на фазовый диск, который интегрирован с сеткой защиты.
